Dalam sistem perlindungan dermaga, konfigurasi fender perlu disesuaikan dengan kebutuhan struktur, posisi kontak kapal, serta metode pemasangan yang digunakan. Rubber Fender Tipe Cone 400 H memiliki konstruksi berbentuk cone dengan flange sebagai bagian dari konfigurasi pemasangannya. Detail ukuran dan karakteristik produk tetap perlu mengacu pada drawing teknis atau datasheet.
Mengenal Rubber Fender Tipe Cone
Rubber Fender Tipe Cone merupakan fender elastomer berbentuk kerucut yang dipasang pada sistem perlindungan area sandar. Bentuk cone memungkinkan badan fender mengalami perubahan bentuk ketika mendapatkan tekanan dari lambung kapal, sehingga kontak antara kapal dan struktur dapat dikelola melalui karakteristik elastis material.
Dalam sistem yang lebih lengkap, fender dapat dipadukan dengan frontal frame, steel panel, anchor, sliding pad, maupun komponen fastening lainnya. Susunan setiap komponen harus mengikuti rancangan karena posisi fender, arah pembebanan, bidang kontak, dan kondisi struktur dapat memengaruhi konfigurasi keseluruhan.
Peran Fender Cone pada Struktur Dermaga
Pada saat kapal melakukan pendekatan dan kontak dengan dermaga, fender menjadi salah satu komponen yang berada di antara lambung kapal dan struktur. Deformasi pada material elastomer mengikuti karakteristik produk serta beban yang bekerja pada sistem.
Untuk konfigurasi yang menggunakan panel atau frontal frame, gaya dari area kontak dapat diteruskan melalui komponen tersebut menuju titik pemasangan pada struktur. Oleh sebab itu, penentuan fender perlu dilihat sebagai bagian dari satu sistem, bukan hanya berdasarkan ukuran produk.
Spesifikasi Rubber Fender Tipe Cone 400 H

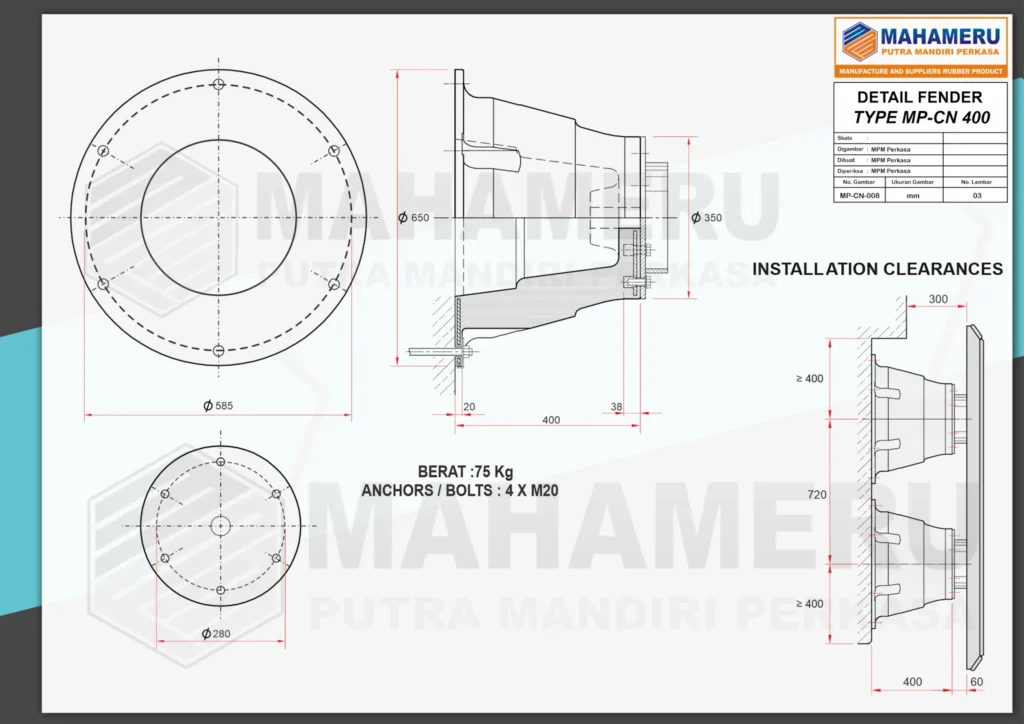

Berdasarkan drawing Rubber Fender Tipe Cone 400 H memiliki konfigurasi cone dengan flange dan sistem pemasangan menggunakan anchor. Data teknis utama perlu diperhatikan agar produk sesuai dengan struktur dan ruang instalasi.
Dimensi Utama Rubber Fender Tipe Cone 400 H
Fender memiliki panjang atau kedalaman utama 400 mm, dengan diameter flange luar Ø650 mm. Diameter pada sisi lainnya tercatat Ø350 mm, sedangkan bagian dudukan menunjukkan diameter Ø585 mm. Drawing juga mencantumkan diameter Ø280 mm pada konfigurasi bagian tertentu.
Fastening dan Berat
Sistem pemasangan menggunakan 4 × M20 anchors/bolts. Berat produk berdasarkan drawing adalah sekitar 75 kg per unit. Posisi serta ukuran fastening perlu mengikuti pola lubang yang tersedia pada flange.
Installation Clearances
Ruang pemasangan perlu disiapkan dengan clearance horizontal sekitar 300 mm. Kebutuhan ruang vertikal minimum tercantum ≥400 mm. Pada konfigurasi dua fender, jarak vertikal yang ditunjukkan mencapai 720 mm, sementara panel pada sisi depan memiliki ketebalan 60 mm.
Acuan Pemasangan
Seluruh dimensi aktual, posisi anchor, dan kebutuhan clearance sebaiknya dicocokkan kembali dengan drawing teknis sebelum fabrikasi maupun pemasangan. Data material, hardness, dan performa tidak tercantum pada gambar sehingga perlu mengacu pada datasheet produk.
Penerapan Rubber Fender Tipe Cone 400 H
Penggunaan fender cone perlu disesuaikan dengan layout struktur dan karakteristik operasi masing-masing fasilitas. Perbedaan ukuran kapal, pola sandar, titik kontak, serta konstruksi dermaga dapat menghasilkan kebutuhan pemasangan yang berbeda.
Terminal Peti Kemas
Pada terminal peti kemas, fender dapat digunakan pada titik-titik perlindungan yang telah ditentukan dalam desain struktur. Konfigurasi dengan panel atau frontal frame dapat diterapkan sesuai kebutuhan area kontak kapal dan sistem fastening yang tersedia.
Dermaga Curah
Dermaga curah memiliki pola operasi yang berkaitan dengan kegiatan bongkar muat komoditas dalam jumlah besar. Penempatan fender perlu memperhatikan posisi sandar kapal, karakteristik sruktur, ruang instalasi, serta konfigurasi komponen pendukung pada area kontak.
Jetty Industri
Pada jetty industri, kebutuhan perlindungan dapat berbeda sesuai fungsi fasilitas dan jenis kapal yang beroperasi. Pemeriksaan elevasi pemasangan, jarak antar-fender, kondisi lingkungan, dan konfigurasi struktur menjadi bagian dari penyesuaian sistem.
Dermaga Kapal Penumpang
Dermaga kapal penumpang membutuhkan perlindungan pada area yang berpotensi mengalami kontak dengan lambung kapal. Penempatan fender mengikuti geometri struktur, titik kontak, pola sandar, dan rancangan sistem perlindungan yang digunakan pada fasilitas tersebut.
Kesimpulan
Pemilihan Rubber Fender Tipe Cone 400 H perlu didasarkan pada kesesuaian antara spesifikasi produk dan rancangan sistem perlindungan dermaga. Pemeriksaan dapat mencakup geometri cone, dimensi flange, pola lubang, fastening, material, hardness, berat, serta ruang yang tersedia untuk instalasi.
Parameter performa seperti energi absorpsi, gaya reaksi, dan defleksi tidak sebaiknya ditentukan hanya dari kode ukuran produk. Apabila parameter tersebut diperlukan dalam perencanaan, gunakan data resmi dari drawing, datasheet, kurva performa, atau hasil pengujian sebagai dasar perhitungan.
FAQ Rubber Fender Tipe Cone 400 H
1. Apa itu Rubber Fender Tipe Cone 400 H?
Rubber Fender Tipe Cone 400 H adalah fender berbahan elastomer dengan bentuk cone yang digunakan sebagai bagian dari sistem perlindungan kontak antara kapal dan struktur dermaga. Kode 400 H menunjukkan identifikasi ukuran nominal produk.
2. Apakah ukuran 400 H merupakan ukuran tinggi aktual?
Belum tentu. Angka pada kode produk merupakan penanda ukuran nominal dan tidak dapat digunakan sebagai pengganti seluruh dimensi aktual. Ukuran tinggi, diameter, flange, serta bagian pemasangan perlu dilihat pada drawing teknis.
3. Apa saja spesifikasi yang perlu diperiksa?
Parameter yang perlu diperiksa meliputi dimensi utama, geometri cone, ukuran flange, pola lubang, fastening, material karet, hardness, berat, serta data performa apabila menjadi persyaratan desain.
4. Apakah ukuran 400 H menentukan energi absorpsi fender?
Tidak secara langsung. Energi absorpsi dipengaruhi oleh karakteristik material, geometri, deformasi, dan rancangan produk. Nilai yang digunakan dalam desain harus mengacu pada data performa resmi.
5. Bagaimana menentukan posisi dan jumlah fender?
Posisi serta jumlah unit ditentukan berdasarkan desain sistem perlindungan dermaga, karakteristik kapal, titik kontak, kondisi struktur, dan konfigurasi fender yang digunakan. Penentuannya tidak cukup hanya berdasarkan ukuran fender.
6. Apa yang perlu diperiksa sebelum pemasangan?
Drawing teknis, datasheet, dimensi aktual, pola lubang flange, ukuran fastening, berat, serta kondisi bidang dudukan perlu diperiksa sebelum pemasangan. Kesesuaian dengan struktur lapangan juga harus dipastikan.
Produsen Rubber Fender Tipe Cone di Indonesia
Untuk kebutuhan Rubber Fender Tipe Cone, Mahameru Putra Mandiri Perkasa dapat membantu menyediakan informasi produk dan penawaran berdasarkan kebutuhan teknis proyek.
Selain ukuran Rubber Fender Tipe Cone 400 H, Kami juga menyediakan berbagai macam ukuran mulai dari:
- Rubber Fender Tipe Cone 300
- Rubber Fender Tipe Cone 350
- Rubber Fender Tipe Cone 500
- Rubber Fender Tipe Cone 600
- Rubber Fender Tipe Cone 700
- Rubber Fender Tipe Cone 800
- Rubber Fender Tipe Cone 900
- Rubber Fender Tipe Cone 1000
- Rubber Fender Tipe Cone 1100
- Rubber Fender Tipe Cone 1150
- Rubber Fender Tipe Cone 1200
- Rubber Fender Tipe Cone 1300
- Rubber Fender Tipe Cone 1400
- Rubber Fender Tipe Cone 1600
- Rubber Fender Tipe Cone 1800
- Rubber Fender Tipe Cone 2000
Hubungi MPM Perkasa untuk mendapatkan informasi mengenai spesifikasi, dimensi, konfigurasi pemasangan, dan harga. Drawing atau persyaratan teknis proyek juga dapat dikirimkan untuk membantu mencocokkan produk dengan kebutuhan sistem perlindungan dermaga.
