Saat kapal bersandar, sistem perlindungan dermaga harus mampu menangani gaya kontak sesuai karakteristik kapal dan kondisi operasional. Salah satu komponen yang mendukung sistem tersebut adalah Frontal Frame, yaitu panel atau rangka di bagian depan rubber fender yang menyediakan permukaan kontak sekaligus membantu meneruskan beban sesuai desain. Pemilihan komponen ini perlu mempertimbangkan konfigurasi fender, dimensi panel, sistem pemasangan, dan kapasitas struktur dermaga agar seluruh bagian dapat bekerja secara terintegrasi.
Apa Itu Frontal Frame?

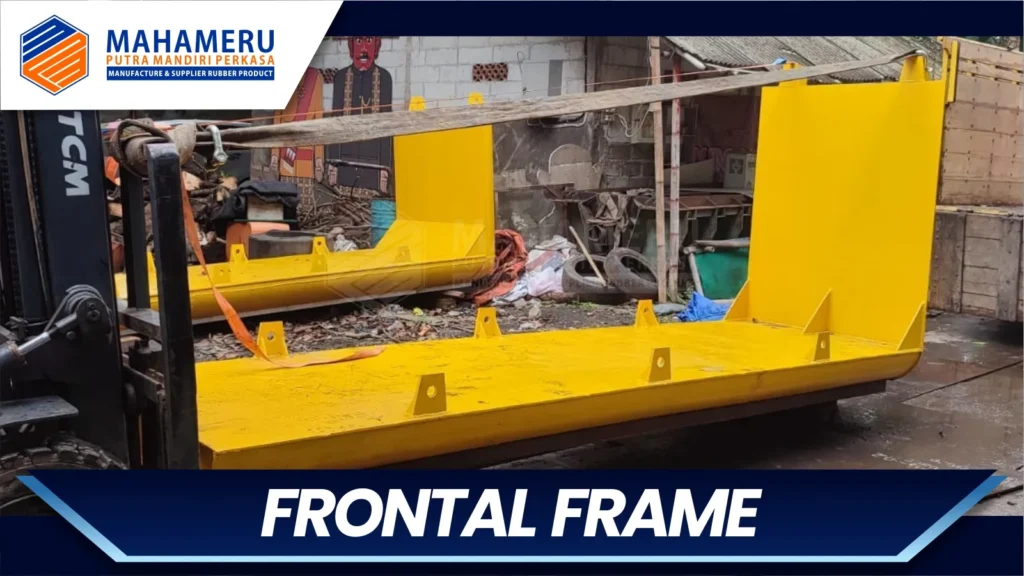

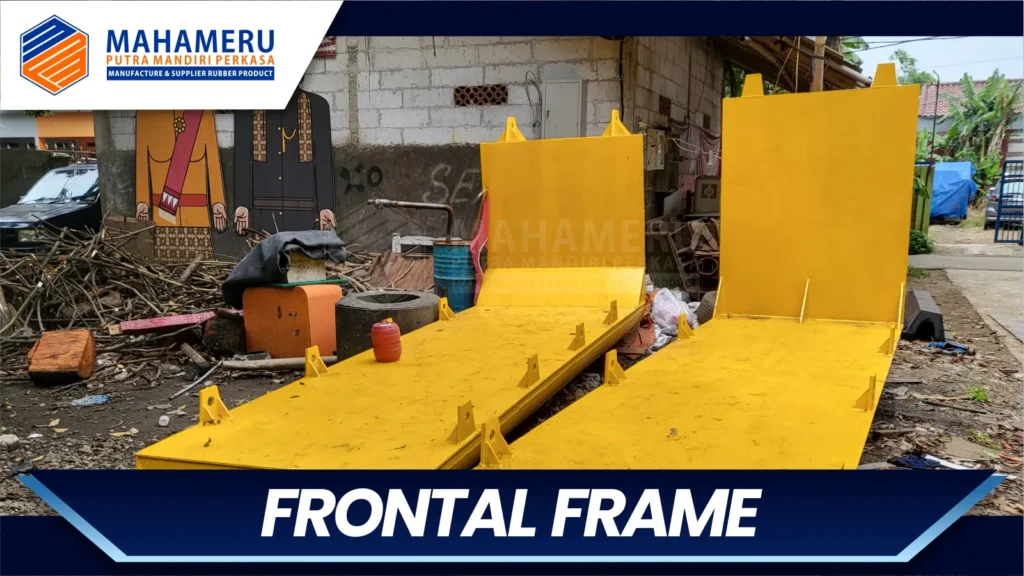

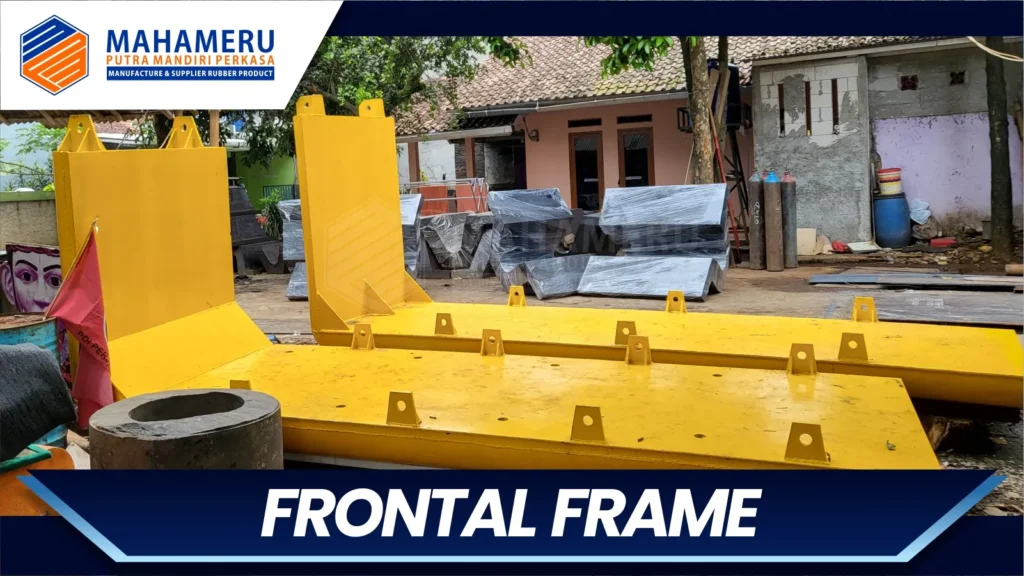

Frontal Frame adalah struktur panel atau rangka yang menjadi bagian dari sistem perlindungan dermaga dan umumnya ditempatkan di sisi depan rubber fender. Komponen ini dirancang untuk menyediakan bidang kontak antara kapal dan sistem fender, dengan bentuk serta konstruksi yang mengikuti kebutuhan teknis proyek.
Dalam penerapannya, panel depan dapat dibuat menggunakan konstruksi baja dan dilengkapi komponen pendukung, seperti pengaku rangka, dudukan, sambungan, serta lapisan permukaan kontak. Pada konfigurasi tertentu, permukaan tersebut menggunakan material seperti UHMW-PE untuk membantu mengurangi gesekan antara panel dan lambung kapal.

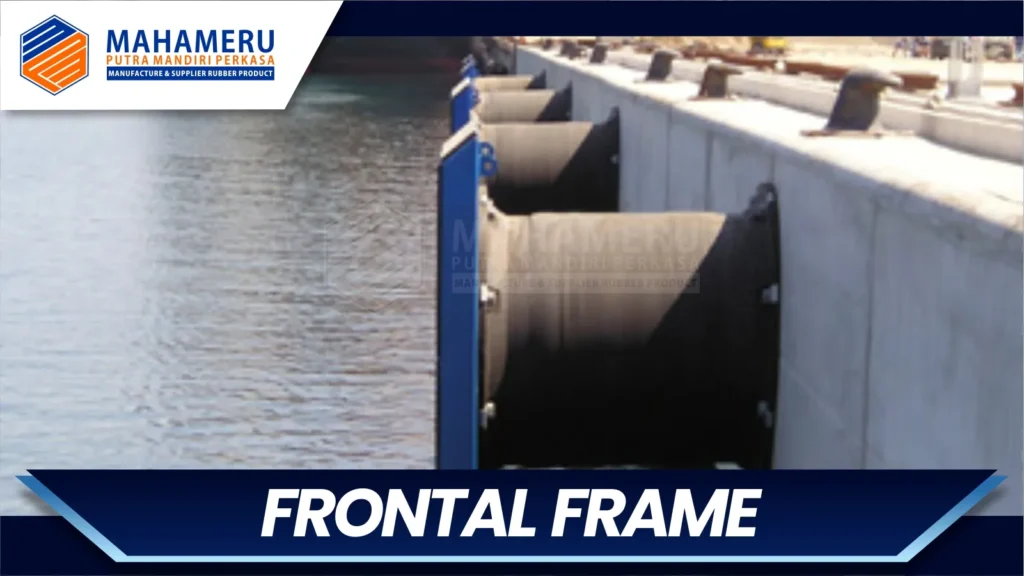

Frontal Frame dan rubber fender memiliki fungsi yang saling melengkapi. Panel atau rangka depan mendukung bidang kontak dan meneruskan beban sesuai rancangan, sedangkan rubber fender mengalami deformasi untuk menyerap energi sandar berdasarkan karakteristik desainnya. Karena itu, keduanya perlu dipertimbangkan sebagai satu sistem, bukan sebagai komponen yang dipilih secara terpisah.
Bentuk dan ukuran panel tidak selalu sama pada setiap dermaga. Konfigurasinya dipengaruhi oleh tipe fender, karakteristik kapal, area kontak, kondisi pemasangan, dan kemampuan struktur pendukung. Gambar teknik serta data perencanaan menjadi acuan penting untuk menentukan susunan yang sesuai.
Komponen Utama dan Material Penyusun
Konstruksi Frontal Frame dapat terdiri dari beberapa bagian yang bekerja bersama untuk membentuk bidang kontak dan mendukung jalur penerusan beban. Susunan aktualnya mengikuti desain sistem, sehingga tidak semua produk harus memiliki konfigurasi komponen yang identik.
Panel Depan
Panel depan merupakan bagian yang menyediakan permukaan kontak kapal. Bagian ini dapat menggunakan pelat baja dengan dimensi dan ketebalan yang ditentukan melalui perencanaan struktural.
Luas permukaan panel perlu disesuaikan dengan kebutuhan kontak dan konfigurasi fender. Perancang juga perlu memperhatikan kemungkinan distribusi tekanan yang tidak merata, kekakuan panel, dan posisi sambungan agar konstruksi sesuai dengan beban yang diperhitungkan.
Stiffener atau Pengaku Rangka
Stiffener merupakan elemen penguat yang dipasang pada bagian tertentu dari panel atau rangka. Fungsinya membantu meningkatkan kekakuan dan mengendalikan deformasi struktur ketika menerima beban.
Jumlah, bentuk, ketebalan, dan posisi pengaku ditentukan berdasarkan kebutuhan desain. Penambahan pengaku tidak cukup dilakukan hanya berdasarkan perkiraan karena susunannya harus mengikuti jalur beban dan perhitungan struktur.
Bracket dan Dudukan
Bracket atau dudukan berfungsi menghubungkan panel dengan komponen lain dalam sistem perlindungan dermaga. Bentuknya perlu menyesuaikan konfigurasi rubber fender, posisi pemasangan, dan arah gaya yang bekerja.
Detail dudukan perlu diperiksa bersama sambungan dan elemen pengikat. Ketidaksesuaian pada bagian ini dapat memengaruhi proses pemasangan maupun penerusan beban melalui sistem.
Lapisan Permukaan Kontak
Pada desain tertentu, permukaan panel dilengkapi material kontak seperti UHMW-PE atau Ultra-High Molecular Weight Polyethylene. Material ini dapat membantu mengurangi gesekan pada kondisi penggunaan yang sesuai.
Pemilihannya perlu mempertimbangkan karakteristik kontak, keausan, kondisi lingkungan, metode pemasangan, dan kompatibilitas dengan lambung kapal. Jenis serta ketebalan lapisan tidak sebaiknya ditentukan tanpa mengacu pada kebutuhan desain.
Sambungan dan Perlindungan Korosi
Baut, pelat sambungan, dan elemen pengikat lainnya berperan menjaga hubungan antarkomponen sesuai rancangan. Spesifikasi sambungan perlu memperhitungkan beban, posisi pemasangan, dan kapasitas struktur pendukung.
Lingkungan laut juga membuat perlindungan korosi menjadi aspek penting. Sistem pelapisan atau perlindungan baja perlu dipilih sesuai tingkat paparan, kondisi operasional, dan kebutuhan pemeliharaan fasilitas.
Fungsi Frontal Frame dalam Sistem Perlindungan Dermaga
Frontal Frame mendukung kerja sistem perlindungan dermaga dengan menyediakan permukaan kontak dan membantu meneruskan beban menuju rubber fender sesuai konfigurasi yang dirancang. Perannya berkaitan dengan bagaimana gaya sandar diterima, bagaimana kontak antara kapal dan panel berlangsung, serta bagaimana komponen terhubung dengan struktur pendukung.
Membantu Distribusi Beban Kontak
Ketika kapal bersandar, gaya kontak dapat terkonsentrasi pada area tertentu. Panel depan membantu menyebarkan beban melalui konstruksi dan konfigurasi sistem yang telah direncanakan.
Distribusi tersebut perlu diperhitungkan agar tekanan lokal dan deformasi struktur tetap berada dalam batas desain. Hasilnya bergantung pada dimensi panel, kekakuan rangka, susunan fender, dan karakteristik kontak kapal.
Mendukung Kerja Rubber Fender
Rubber fender menyerap energi sandar melalui deformasi material karetnya. Frontal Frame mendukung bidang kontak sehingga beban dapat diteruskan ke fender sesuai rancangan sistem.
Kinerja keseluruhan tidak hanya ditentukan oleh panel, tetapi juga oleh kemampuan penyerapan energi, gaya reaksi, geometri fender, tingkat deformasi, dan kondisi pemasangan. Seluruh parameter tersebut perlu dievaluasi bersama untuk memastikan kesesuaian dengan struktur dermaga.
Menyediakan Permukaan Kontak Kapal
Panel depan dapat dirancang untuk menyediakan bidang kontak yang sesuai dengan karakteristik lambung kapal. Dalam konfigurasi tertentu, penggunaan UHMW-PE membantu mengurangi gesekan ketika kapal bergerak relatif terhadap permukaan panel.
Pemilihan material kontak perlu disesuaikan dengan pola pergerakan kapal, kebutuhan operasional, dan ketahanan material. Dengan demikian, desain permukaan tidak hanya mempertimbangkan luas bidang kontak, tetapi juga kondisi penggunaan di lapangan.
Bagaimana Cara Kerja Frontal Frame?
Saat kapal mendekati dermaga, lambung kapal dapat bersentuhan dengan permukaan depan sistem fender. Beban kontak diteruskan melalui panel atau rangka, kemudian rubber fender mengalami deformasi untuk menyerap sebagian energi sandar. Gaya reaksi dari fender selanjutnya diteruskan melalui dudukan dan sambungan menuju struktur pendukung.
Urutan tersebut menggambarkan hubungan umum antarkomponen, bukan pengganti perhitungan teknis. Jalur beban aktual bergantung pada konfigurasi sistem, jenis fender, detail sambungan, dan desain struktur.
Dalam perencanaan, energi sandar dan gaya reaksi perlu diperiksa secara bersamaan. Fender harus mampu menangani energi yang diperhitungkan, sementara struktur dermaga harus mampu menerima gaya reaksi sesuai batas desain. Kesesuaian panel, fender, angkur, dan struktur pendukung menjadi bagian penting dari evaluasi tersebut.
Spesifikasi Teknis yang Perlu Diperhatikan
Tidak ada satu ukuran Frontal Frame yang dapat digunakan untuk semua fasilitas pelabuhan. Spesifikasi perlu ditentukan berdasarkan kebutuhan proyek, konfigurasi rubber fender, kondisi sandar, dan kemampuan struktur tempat sistem dipasang. Sebelum menentukan produk, periksa parameter utama berikut agar kebutuhan desain dan pemasangan dapat dikomunikasikan secara jelas.
Dimensi dan Ketebalan Panel
Panjang, lebar, bentuk, dan ketebalan panel ditentukan berdasarkan kebutuhan bidang kontak serta analisis struktur. Dimensi juga harus sesuai dengan susunan fender dan ruang pemasangan yang tersedia.
Gambar teknik diperlukan untuk memastikan posisi lubang, dudukan, dan sambungan sesuai dengan komponen terkait. Perubahan dimensi sebaiknya disertai pemeriksaan ulang terhadap kekakuan, distribusi beban, dan kompatibilitas sistem.
Material dan Konstruksi Rangka
Baja dapat digunakan untuk membentuk panel, pengaku, dan bagian rangka sesuai persyaratan desain. Pemilihan material perlu memperhatikan kekuatan, kekakuan, kemampuan fabrikasi, dan kondisi lingkungan laut.
Mutu material serta detail pengelasan dan sambungan harus mengacu pada spesifikasi proyek. Tanpa data teknis, kapasitas beban atau ketebalan pelat tertentu tidak dapat ditetapkan hanya berdasarkan ukuran panel.
Kesesuaian dengan Rubber Fender
Panel depan perlu dirancang bersama tipe dan ukuran rubber fender yang digunakan. Perbedaan konfigurasi fender dapat memengaruhi bentuk dudukan, posisi pengikat, jarak pemasangan, dan ruang yang dibutuhkan ketika karet mengalami deformasi. Data kinerja fender juga perlu menjadi bagian dari evaluasi. Kemampuan penyerapan energi dan gaya reaksi harus sesuai dengan kondisi sandar serta kapasitas struktur pendukung.
Lapisan Kontak dan Perlindungan Korosi
Jenis lapisan kontak perlu disesuaikan dengan kebutuhan operasional dan kondisi permukaan kapal. Apabila menggunakan UHMW-PE, detail pengikat, kemungkinan keausan, serta kebutuhan penggantian harus dipertimbangkan.
Perlindungan korosi juga harus mengikuti tingkat paparan lingkungan. Pemilihan pelapis, persiapan permukaan, dan jadwal inspeksi sebaiknya mengacu pada spesifikasi teknis yang berlaku untuk proyek.
Sambungan, Baut Angkur, dan Struktur Pendukung
Sambungan dan baut angkur harus dirancang untuk meneruskan beban sesuai jalur gaya yang diperhitungkan. Pemeriksaan mencakup posisi pengikat, kapasitas sambungan, kondisi dudukan, serta kemampuan beton atau struktur baja tempat sistem dipasang.
Ukuran baut, jumlah angkur, dan kapasitas struktur tidak boleh ditentukan berdasarkan perkiraan semata. Seluruh detail perlu mengikuti gambar kerja dan perhitungan teknis yang sesuai.
Aplikasi Frontal Frame pada Berbagai Jenis Dermaga
Penggunaan Frontal Frame perlu menyesuaikan karakteristik kapal, kondisi dermaga, konfigurasi rubber fender, dan pola operasional fasilitas. Kebutuhan pada dermaga dengan variasi kapal yang tinggi dapat berbeda dari fasilitas industri yang melayani jenis kapal tertentu. Ruang pemasangan, elevasi air, lingkungan korosif, dan intensitas sandar juga dapat memengaruhi desain sistem.
Dermaga Pelabuhan Komersial
Dermaga komersial dapat melayani kapal dengan ukuran dan karakteristik sandar yang beragam. Sistem perlindungannya perlu dirancang berdasarkan rentang kondisi operasional yang relevan, termasuk kebutuhan bidang kontak dan kesesuaian fender.
Frontal Frame dapat menjadi bagian dari konfigurasi tersebut, dengan dimensi dan konstruksi yang mengikuti desain sistem. Evaluasi teknis diperlukan untuk memastikan bahwa panel, fender, dan struktur pendukung dapat bekerja sesuai kebutuhan fasilitas.
Terminal Kapal Besar
Terminal yang melayani kapal berukuran besar memerlukan evaluasi energi sandar, gaya reaksi, dan kapasitas struktur secara menyeluruh. Pemilihan panel tidak cukup didasarkan pada ukuran kapal saja, tetapi perlu mempertimbangkan kondisi pendekatan, pola kontak, dan karakteristik fender.
Dimensi serta kekakuan rangka harus mengikuti perhitungan desain. Ukuran panel yang lebih besar tidak otomatis menghasilkan sistem yang lebih sesuai apabila sambungan, fender, atau struktur pendukung tidak dirancang secara seimbang.
Dermaga Industri
Dermaga industri memiliki kebutuhan yang dipengaruhi jenis muatan, pola operasional, dan karakteristik kapal yang dilayani. Kondisi lingkungan juga perlu diperhatikan, terutama jika fasilitas berada di area dengan paparan air laut atau faktor korosi yang tinggi.
Pemilihan material, lapisan kontak, dan sistem pengikat perlu menyesuaikan kondisi tersebut. Rancangan yang mempertimbangkan kebutuhan operasional dan pemeliharaan dapat membantu pengelola merencanakan pemeriksaan komponen dengan lebih terarah.
Fasilitas Tambat Kapal Khusus
Fasilitas tambat dengan kebutuhan khusus dapat memerlukan bentuk panel, konfigurasi fender, atau material kontak yang berbeda dari sistem standar. Penentuan desain perlu mempertimbangkan karakteristik kapal, ruang pemasangan, batas beban, dan kondisi struktur yang tersedia.
Cara Memilih Frontal Frame yang Sesuai
Pemilihan sebaiknya dimulai dari kebutuhan operasional dermaga, bukan hanya dari dimensi panel. Informasi mengenai jenis kapal, kondisi sandar, frekuensi penggunaan, ruang pemasangan, dan karakteristik struktur akan membantu menentukan parameter yang perlu dievaluasi.
Periksa Kebutuhan Kapal dan Kondisi Sandar
Karakteristik kapal serta kondisi saat mendekati dermaga memengaruhi kebutuhan sistem fender. Data perencanaan perlu digunakan untuk mengevaluasi energi sandar dan gaya yang harus ditangani. Informasi tersebut menjadi masukan untuk menentukan konfigurasi panel dan fender.
Cocokkan dengan Tipe Fender
Pastikan panel dan dudukannya sesuai dengan tipe serta ukuran rubber fender. Periksa gambar pemasangan, posisi pengikat, dan ruang yang diperlukan ketika fender mengalami deformasi. Perubahan tipe fender perlu ditinjau kembali karena dapat memengaruhi rancangan keseluruhan.
Evaluasi Material dan Sambungan
Material konstruksi, lapisan kontak, sambungan, dan perlindungan korosi harus sesuai dengan kondisi penggunaan. Periksa juga ketersediaan data material dan dokumen teknis agar spesifikasi dapat diverifikasi sebelum pengadaan atau fabrikasi dilakukan.
Gunakan Gambar Teknik sebagai Acuan
Gambar teknik membantu memastikan dimensi, posisi lubang, susunan rangka, dan detail pemasangan sesuai dengan kebutuhan proyek. Apabila terdapat perubahan desain, lakukan pemeriksaan terhadap komponen terkait sebelum produksi atau pemasangan dilanjutkan.
Proses Pemasangan dan Pemeliharaan
Pemasangan perlu mengikuti gambar kerja yang telah disetujui. Sebelum pekerjaan dimulai, periksa kesiapan dudukan, posisi pemasangan, elevasi, dan kondisi struktur pendukung. Metode pengangkatan serta penanganan komponen juga harus disesuaikan dengan dimensi dan berat aktual.
Setelah pemasangan, pemeriksaan awal dapat mencakup kesesuaian posisi panel, kondisi sambungan, kekencangan pengikat, lapisan kontak, dan kualitas perlindungan korosi. Pemeriksaan ini membantu mengidentifikasi ketidaksesuaian sebelum sistem digunakan secara rutin.
Selama masa operasi, lakukan inspeksi berkala terhadap korosi, keausan permukaan kontak, perubahan bentuk, kerusakan pelapis, dan kondisi sambungan. Frekuensi inspeksi sebaiknya mengikuti kondisi lingkungan, intensitas penggunaan, serta rekomendasi teknis proyek.
Jika ditemukan kerusakan atau perubahan yang tidak wajar, lakukan evaluasi sebelum menentukan perbaikan. Pemeliharaan perlu mempertimbangkan kondisi panel, rubber fender, sambungan, dan struktur pendukung sebagai satu kesatuan.
Kesimpulan
Frontal Frame merupakan bagian dari sistem perlindungan dermaga yang menyediakan bidang kontak dan membantu meneruskan beban melalui konfigurasi rubber fender. Konstruksinya dapat mencakup panel, stiffener, bracket, lapisan kontak, dan sistem sambungan yang dirancang sesuai kebutuhan proyek.
Pemilihan spesifikasi perlu mempertimbangkan karakteristik kapal, kondisi sandar, kinerja fender, material konstruksi, kapasitas struktur, dan lingkungan pemasangan. Dengan menggunakan gambar teknik serta data produk yang sesuai, proses pemilihan dan pemasangan dapat dilakukan secara lebih terarah.
FAQ Frontal Frame
1. Apa fungsi utama Frontal Frame pada dermaga?
Frontal Frame menyediakan permukaan kontak kapal dan membantu meneruskan beban ke sistem rubber fender sesuai desain. Konstruksinya perlu disesuaikan dengan kondisi sandar dan kapasitas struktur pendukung.
2. Apa perbedaan Frontal Frame dan rubber fender?
Frontal Frame merupakan panel atau rangka yang mendukung bidang kontak, sedangkan rubber fender menyerap energi sandar melalui deformasi karet. Keduanya dapat bekerja bersama dalam satu sistem perlindungan dermaga.
3. Material apa yang digunakan untuk Frontal Frame?
Konstruksinya dapat menggunakan baja, sementara permukaan kontak pada konfigurasi tertentu dapat dilengkapi UHMW-PE. Jenis material dan spesifikasi aktual mengikuti persyaratan desain proyek.
4. Bagaimana menentukan ukuran Frontal Frame?
Ukuran ditentukan berdasarkan area kontak, konfigurasi fender, karakteristik kapal, beban desain, dan kapasitas struktur dermaga. Gambar teknik dan perhitungan teknis menjadi acuan utama.
5. Apakah Frontal Frame dapat disesuaikan dengan kebutuhan proyek?
Konfigurasi panel dan rangka dapat direncanakan sesuai kebutuhan proyek apabila desain, material, fabrikasi, dan pemasangannya memenuhi persyaratan teknis. Detail akhirnya perlu dikonfirmasi melalui gambar kerja.
6. Apa yang perlu diperiksa setelah pemasangan?
Periksa posisi panel, kondisi sambungan, pengikat, lapisan kontak, dan tanda korosi atau deformasi. Inspeksi lanjutan perlu dilakukan sesuai kondisi lingkungan serta rekomendasi teknis.
