Ketika kapal berukuran besar merapat ke dermaga, tali tambat harus bekerja menahan berbagai gaya yang muncul akibat angin, arus, gelombang, pasang surut, maupun pergerakan kapal. Karena itu, dibutuhkan titik tambat yang mampu menerima gaya tersebut dan meneruskannya secara aman ke struktur dermaga. Bollard Staghorn merupakan salah satu jenis perangkat tambat yang dirancang untuk kebutuhan tersebut, terutama pada fasilitas yang membutuhkan kemampuan penanganan tali dan kapasitas tambat yang tinggi.

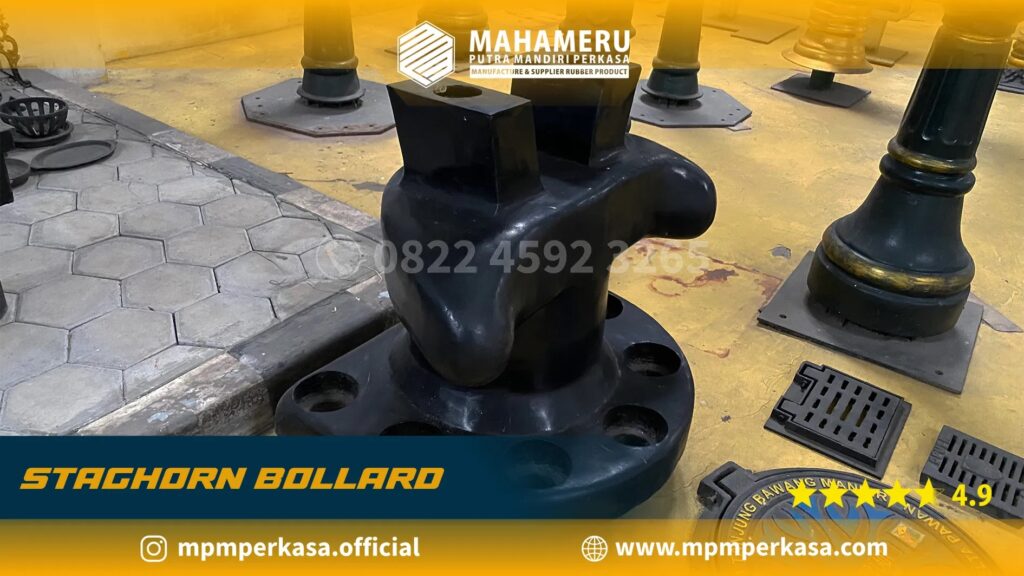

Secara fisik, tipe ini memiliki bentuk kepala dengan beberapa bagian yang menyerupai tanduk atau horn. Bentuk tersebut bukan sekadar karakter visual. Geometri kepala dirancang untuk membantu mempertahankan posisi tali tambat dan mengurangi kemungkinan tali terlepas ketika arah atau sudut tarik berubah.
Apa Itu Bollard Staghorn?

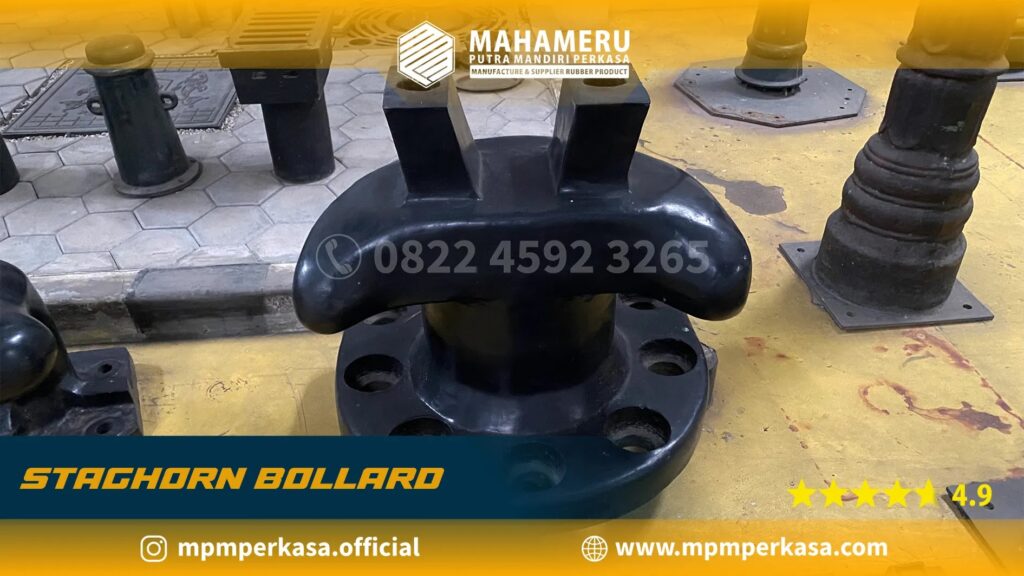

Bollard Staghorn adalah perangkat tambat kapal yang dipasang pada dermaga sebagai tempat mengikat tali kapal. Istilah Staghorn merujuk pada bentuk kepala bollard yang memiliki beberapa tonjolan menyerupai tanduk. Konfigurasi tersebut memberikan lebih banyak area bagi tali untuk dililitkan dibandingkan desain bollard dengan kepala yang lebih sederhana.
Pada saat kapal sandar, tali tambat dihubungkan dari kapal menuju titik tambat di dermaga. Gaya yang diterima tali kemudian diteruskan ke kepala bollard, badan bollard, base plate, anchor bolt, dan akhirnya ke struktur dermaga. Karena jalur transfer beban tersebut melibatkan beberapa komponen, kemampuan bollard tidak dapat dinilai hanya dari bentuk atau ukuran produknya.
Desain bertanduk juga memberikan keuntungan dalam pengaturan tali. Tali dapat ditempatkan pada bagian kepala yang sesuai sehingga posisi beberapa tali dapat diatur dengan lebih baik. Pada kondisi tertentu, karakter ini membantu mengurangi risiko tali berpindah posisi akibat perubahan arah tarikan.
Fungsi dalam Sistem Tambat Kapal
Fungsi utama perangkat ini adalah menyediakan titik pengikatan tali kapal ketika kapal berada di dermaga. Tali yang terhubung dengan titik tersebut membantu membatasi pergerakan kapal sehingga posisinya tetap berada dalam area tambatan yang telah direncanakan. Namun, perannya sebenarnya lebih luas daripada sekadar tempat mengikat tali. Bollard menjadi salah satu titik transfer beban dalam sistem mooring. Gaya yang muncul pada tali diterima oleh struktur bollard dan kemudian disalurkan menuju sistem angkur serta beton dermaga.
Karena itu, performa perangkat sangat berkaitan dengan kondisi pemasangannya. Produk dengan kapasitas tinggi sekalipun tidak akan bekerja sebagaimana mestinya apabila anchor bolt, base plate, atau struktur beton di bawahnya tidak dirancang untuk menerima beban yang sama.
Menahan Gaya Tarik Tali
Ketika kapal bergerak karena angin, arus, atau gelombang, mooring line menghasilkan gaya tarik pada titik tambat. Besarnya gaya tersebut dapat berubah sesuai kondisi operasi dan konfigurasi tali.
Bollard harus dirancang agar mampu menerima gaya sesuai design load atau safe working load yang ditetapkan. Karena itu, kapasitas nominal bukan satu-satunya data yang perlu diperhatikan. Arah gaya, sudut tali, jumlah tali, jarak antartitik tambat, dan karakteristik kapal juga menjadi bagian dari pertimbangan desain.
Membantu Menjaga Posisi Kapal
Titik tambat bekerja bersama mooring line untuk membatasi gerakan kapal. Penempatan beberapa titik tambat di sepanjang dermaga memungkinkan tali bekerja dari arah yang berbeda sehingga posisi kapal lebih terkendali. Konfigurasi tersebut sangat penting pada pelabuhan yang melayani kapal dengan ukuran besar atau aktivitas bongkar muat yang membutuhkan posisi kapal tetap stabil. Dengan sistem tambat yang dirancang dengan baik, pergerakan kapal dapat dikendalikan sesuai kebutuhan operasional.
Prinsip Kerja dan Transfer Beban
Mekanisme kerjanya relatif sederhana. Ketika tali kapal dililitkan pada kepala bollard, gaya tarik dari kapal diterima oleh bagian tersebut. Beban kemudian mengalir melalui badan bollard menuju base plate dan anchor bolt sebelum diteruskan ke struktur beton dermaga.
Pada proses ini, setiap bagian memiliki peranan. Kepala menerima kontak langsung dengan tali, badan menyalurkan gaya ke bagian bawah, sedangkan sistem angkur menjaga perangkat tetap terikat pada struktur. Desain kepala bertanduk membantu mempertahankan posisi tali, sementara struktur di bawahnya bertugas memastikan gaya dapat diteruskan tanpa menimbulkan kegagalan pada sambungan atau beton. Dengan demikian, keamanan tidak hanya bergantung pada produk bollard, tetapi pada keseluruhan sistem pemasangan.
Spesifikasi Bollard Staghorn yang Perlu Diperhatikan
Spesifikasi perangkat tambat sebaiknya ditentukan berdasarkan kebutuhan proyek, bukan sekadar mengikuti ukuran produk yang tersedia. Beberapa parameter utama perlu diperiksa sejak tahap perencanaan.
Kapasitas atau Load Rating
Kapasitas merupakan salah satu data paling penting karena menunjukkan kemampuan titik tambat dalam menerima beban sesuai desain. Dalam proyek dermaga, kapasitas dapat dinyatakan dalam ton atau gaya tarik seperti kN.
Sebagai gambaran, 100 ton setara dengan sekitar 981 kN secara konversi gaya berat. Namun, angka tersebut tidak otomatis berarti bollard dapat digunakan pada semua kapal dengan berat 100 ton. Kapasitas bollard berkaitan dengan gaya tambat yang bekerja pada titik tersebut, bukan semata-mata displacement kapal. Karena itu, angka kapasitas harus mengikuti hasil perhitungan mooring dan spesifikasi proyek. Jangan memilih produk hanya berdasarkan ukuran kapal atau asumsi bahwa kapasitas bollard harus sama dengan berat kapal.
Material
Material menjadi faktor penting karena perangkat ditempatkan pada lingkungan yang relatif agresif. Paparan air laut, kelembapan, garam, dan perubahan cuaca dapat mempercepat proses korosi apabila perlindungan permukaan tidak diperhatikan. Bahan yang umum digunakan pada bollard logam antara lain cast steel dan ductile cast iron, tergantung desain, kapasitas, serta kebutuhan proyek. Untuk kebutuhan heavy duty, baja cor dapat dipilih karena memiliki karakteristik kekuatan yang sesuai untuk beban tinggi. Sementara itu, besi cor nodular dapat digunakan pada aplikasi tertentu dengan pertimbangan kekuatan dan efisiensi material.
Base Plate dan Anchor Bolt
Bagian bawah tidak boleh dianggap sebagai aksesori tambahan. Base plate dan anchor bolt merupakan bagian penting dalam jalur transfer beban.
Anchor bolt harus memiliki konfigurasi, ukuran, jumlah, dan embedment yang sesuai dengan desain struktur. Selain itu, beton di sekitar titik pemasangan harus memiliki kapasitas yang memadai. Pada proyek baru, detail ini idealnya sudah diperhitungkan sejak tahap desain struktur dermaga. Untuk pekerjaan penggantian pada dermaga existing, kondisi beton dan sistem angkur lama juga perlu diperiksa sebelum menentukan produk pengganti.
Finishing dan Perlindungan Korosi
Lingkungan laut membuat perlindungan terhadap korosi menjadi perhatian penting. Finishing dapat disesuaikan dengan spesifikasi proyek dan kondisi lingkungan pemasangan. Pemeriksaan lapisan pelindung secara berkala juga diperlukan. Kerusakan coating, karat berlebihan, atau perubahan kondisi permukaan sebaiknya segera dievaluasi agar tidak berkembang menjadi masalah yang lebih besar.
Keunggulan Desain Bertanduk
Dibandingkan desain kepala yang lebih sederhana, konfigurasi bertanduk memberikan karakteristik khusus dalam pengelolaan tali. Bentuk tersebut menyediakan beberapa area kontak yang dapat digunakan untuk mengatur tali tambat. Salah satu manfaatnya adalah membantu mencegah tali bergeser keluar dari area kepala ketika arah gaya berubah. Hal ini menjadi semakin relevan pada operasi yang menghadapi perubahan sudut tali akibat kondisi pasang surut atau gerakan kapal. Selain itu, desain tersebut dapat memberikan fleksibilitas ketika satu titik tambat digunakan untuk konfigurasi tali tertentu. Meski demikian, penggunaan beberapa tali tetap harus mengikuti kapasitas dan prosedur mooring yang telah ditentukan.
Pengaplikasian di Berbagai Dermaga
Tidak semua dermaga membutuhkan model dengan kepala bertanduk. Pemilihannya perlu dikaitkan dengan karakteristik kapal, gaya tambat, kondisi lingkungan, serta ruang yang tersedia. Pada fasilitas yang melayani kapal besar dan membutuhkan sistem tambat dengan kapasitas tinggi, tipe ini dapat menjadi salah satu pilihan yang perlu dipertimbangkan. Referensi internal sebelumnya juga menempatkan Staghorn sebagai salah satu tipe yang dapat memberikan keunggulan pada kondisi beban kejut dan kebutuhan distribusi tali tertentu dibandingkan kepala Tee yang lebih sederhana.
Pelabuhan Kargo dan Terminal Curah
Pelabuhan kargo umum maupun terminal curah dapat memiliki kebutuhan tambat yang cukup tinggi karena kapal yang dilayani memiliki ukuran dan karakteristik berbeda. Pada kapal besar, gaya akibat angin dan gelombang dapat memberikan beban tambahan pada sistem mooring. Karena itu, perangkat dengan kapasitas dan konfigurasi yang sesuai dapat membantu mendukung kestabilan kapal selama berada di dermaga.
Terminal Kapal Besar
Fasilitas yang melayani kapal dengan ukuran besar membutuhkan perhatian lebih terhadap kapasitas titik tambat. Selain memilih kapasitas yang tepat, distribusi titik tambat dan kemampuan struktur dermaga juga harus diperhitungkan. Dalam konteks ini, Staghorn dapat menjadi salah satu opsi ketika desain proyek membutuhkan kepala dengan beberapa area penahan tali dan kemampuan menerima konfigurasi tambat tertentu.
Dermaga dengan Perubahan Sudut Tali
Pasang surut dan perubahan draft kapal dapat menyebabkan posisi tali berubah sepanjang waktu. Kondisi ini membuat geometri kepala menjadi salah satu faktor yang perlu diperhatikan. Desain bertanduk dapat membantu mempertahankan posisi tali, tetapi efektivitasnya tetap bergantung pada konfigurasi mooring, arah gaya, dan cara tali dipasang.
Perbandingan dengan Jenis Bollard Lain
Setiap jenis bollard memiliki karakter desain yang berbeda. Karena itu, pemilihan tidak sebaiknya dilakukan hanya berdasarkan bentuk. Bollard Bitt memiliki desain yang relatif sederhana dan dapat menjadi pilihan pada aplikasi tertentu yang membutuhkan efisiensi ruang. Namun, konfigurasi tali dan sudut tarikan harus diperhatikan dengan baik.
Bollard Tee menggunakan kepala berbentuk T yang memberikan permukaan penahan tali cukup lebar. Salah satu kelebihannya adalah kemampuannya membantu mencegah tali terlepas pada sudut vertikal yang curam. Sementara itu, Bollard Curve memiliki profil melengkung yang memberikan karakteristik berbeda dalam penanganan tali dan penggunaan ruang. Pemilihannya kembali pada kebutuhan desain, kapasitas, serta konfigurasi mooring. Dengan demikian, tidak ada satu model yang secara otomatis cocok untuk seluruh dermaga. Model harus dipilih berdasarkan kebutuhan teknis proyek.
Cara Memilih Produk yang Sesuai
Memilih perangkat tambat sebaiknya dimulai dari data kapal, bukan dari katalog produk. Informasi seperti jenis kapal, ukuran kapal, displacement atau DWT, konfigurasi mooring line, kondisi angin, arus, gelombang, dan pasang surut dapat menjadi dasar untuk menentukan kebutuhan. Setelah gaya tambat diketahui, barulah kapasitas titik tambat dapat ditentukan. Selanjutnya, perencana perlu memeriksa sistem anchor bolt dan kemampuan struktur beton untuk memastikan beban dapat diteruskan dengan aman.
Untuk pekerjaan renovasi, kondisi bollard existing juga perlu diperiksa. Retak pada beton, korosi anchor bolt, kerusakan base plate, atau perubahan posisi perangkat dapat memengaruhi keputusan penggantian. Pendekatan seperti ini jauh lebih aman daripada memilih berdasarkan kalimat “bollard 100 ton” atau “bollard 150 ton” tanpa mengetahui beban aktual pada titik tambat.
Pemasangan dan Fondasi
Pemasangan menjadi bagian yang sama pentingnya dengan pemilihan produk. Bollard harus ditempatkan pada posisi yang sesuai dengan layout mooring dan tidak mengganggu aktivitas operasional di dermaga. Anchor bolt harus dipasang dengan konfigurasi yang mengikuti gambar kerja. Setelah pemasangan, posisi base plate, kekencangan sambungan, dan kondisi beton di sekitar area tersebut perlu diperiksa.
Pada struktur existing, pekerjaan pengeboran atau pemasangan ulang anchor juga perlu memperhatikan tulangan beton dan kondisi struktur. Karena itu, detail pemasangan sebaiknya mengacu pada gambar teknis dan hasil pemeriksaan lapangan, bukan sekadar mengikuti dimensi bollard.
Perawatan untuk Menjaga Kondisi Operasional
Meskipun dibuat untuk lingkungan berat, perangkat tambat tetap membutuhkan pemeriksaan berkala. Inspeksi dapat dilakukan dengan melihat kondisi permukaan, coating, badan bollard, base plate, anchor bolt, serta beton di sekitarnya. Perhatikan pula adanya retak, deformasi, korosi, baut yang longgar, atau perubahan posisi perangkat. Kerusakan pada satu bagian dapat memengaruhi jalur transfer beban secara keseluruhan.
Selain perangkatnya, kondisi tali tambat juga perlu diperiksa. Tali yang aus atau mengalami kerusakan dapat meningkatkan risiko dalam aktivitas mooring. Pemeriksaan rutin terhadap seluruh sistem akan memberikan hasil yang lebih baik dibandingkan hanya memeriksa bollard secara terpisah.
Kesimpulan
Bollard Staghorn merupakan salah satu pilihan perangkat tambat yang memiliki karakter khas pada bagian kepala dengan beberapa tanduk. Desain tersebut membantu memberikan area penahan tali yang lebih fleksibel sekaligus mendukung kestabilan tali ketika arah gaya mengalami perubahan. Namun, bentuk saja tidak cukup untuk menentukan kesesuaian produk. Kapasitas, material, konfigurasi anchor bolt, kondisi fondasi, karakteristik kapal, arah gaya, serta konfigurasi mooring harus diperhitungkan secara bersama-sama.
Pada akhirnya, bollard merupakan bagian dari sistem yang lebih besar. Kinerja titik tambat akan dipengaruhi oleh kualitas pemasangan, struktur dermaga, tali tambat, serta komponen pendukung seperti rubber fender. Karena itu, pemilihan spesifikasi yang tepat sejak awal menjadi langkah penting untuk mendukung keselamatan dan kelancaran operasional dermaga.
FAQ
1. Apa fungsi utama Bollard Staghorn?
Bollard Staghorn berfungsi sebagai titik tambat untuk mengikat tali kapal. Gaya dari tali kemudian diteruskan melalui struktur bollard, anchor bolt, dan fondasi menuju struktur dermaga.
2. Apa yang membedakan Staghorn dengan Bollard Tee?
Perbedaan utamanya terdapat pada bentuk kepala dan cara pengaturan tali. Staghorn memiliki beberapa bagian menyerupai tanduk, sedangkan Tee menggunakan kepala berbentuk T. Pemilihannya perlu disesuaikan dengan konfigurasi mooring dan kebutuhan beban.
3. Apakah Bollard Staghorn cocok untuk kapal besar?
Dapat digunakan pada fasilitas yang melayani kapal besar, tetapi kapasitasnya harus ditentukan berdasarkan gaya tambat dan desain mooring. Ukuran kapal saja tidak cukup untuk menentukan kapasitas yang diperlukan.
4. Material apa yang digunakan untuk perangkat tambat?
Material dapat berupa cast steel atau ductile cast iron, tergantung kapasitas, desain, dan kebutuhan proyek. Untuk aplikasi tertentu dengan beban tinggi, material dan spesifikasi harus mengikuti perhitungan teknis.
5. Apakah anchor bolt harus disesuaikan dengan bollard?
Ya. Anchor bolt merupakan bagian dari jalur transfer beban sehingga ukuran, jumlah, konfigurasi, dan detail pemasangannya harus sesuai dengan desain struktur.
6. Bagaimana menentukan kapasitas yang tepat?
Kapasitas ditentukan berdasarkan gaya tambat hasil perhitungan, karakteristik kapal, konfigurasi mooring, kondisi lingkungan, serta kemampuan struktur dermaga. Jika tersedia, data kapal dan gambar teknis sebaiknya disiapkan sebelum menentukan spesifikasi.
