Dalam perencanaan fasilitas pelabuhan, pemilihan sistem perlindungan dermaga perlu mempertimbangkan karakteristik kapal, kondisi sandar, serta kemampuan struktur dalam menerima beban. Rubber Fender Cell 2500 merupakan salah satu konfigurasi fender karet yang dapat dievaluasi untuk mendukung kebutuhan tersebut.
Mengenal Konstruksi Rubber Fender Cell

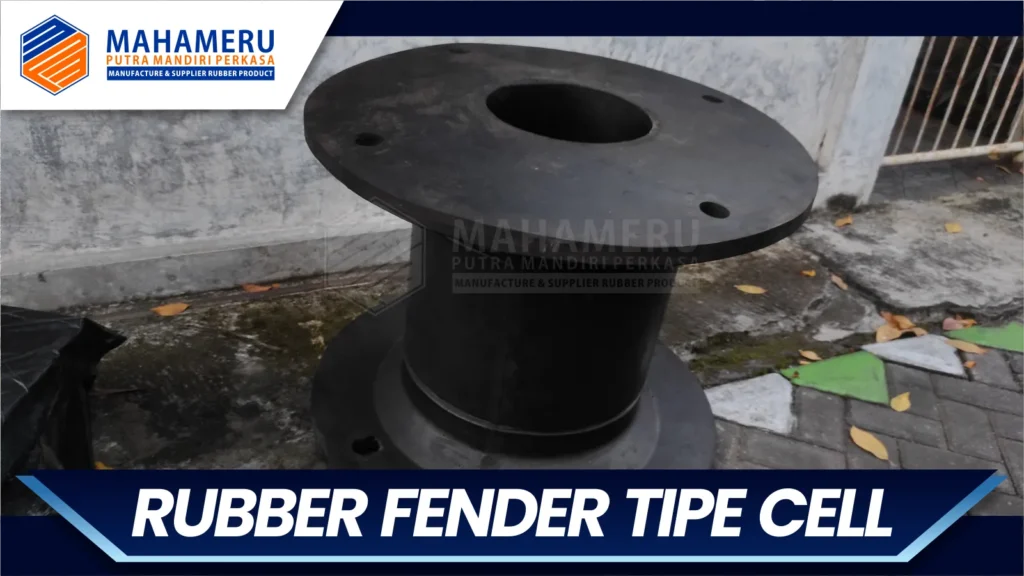

Rubber Fender Cell merupakan komponen perlindungan dermaga yang memiliki badan karet berbentuk menyerupai sel silinder dengan flange pada bagian ujung. Bentuk tersebut memungkinkan badan elastomer mengalami deformasi ketika menerima tekanan dari kapal.
Perubahan bentuk ini membantu menyerap energi benturan dan mengendalikan kontak antara lambung kapal dengan struktur dermaga. Dalam penerapannya, fender biasanya menjadi bagian dari sistem yang dapat mencakup pelat frontal, baut angkur, rantai, serta komponen pendukung lainnya.
Fungsi Rubber Fender Cell
Fungsi utama fender karet adalah membantu mengendalikan dampak benturan ketika kapal mendekati dan bersandar pada dermaga. Saat menerima tekanan, badan elastomer mengalami deformasi untuk menyerap sebagian energi sandar. Pada saat yang sama, gaya reaksi diteruskan melalui sistem pemasangan menuju struktur pendukung.
Spesifikasi Rubber Fender Cell 2500

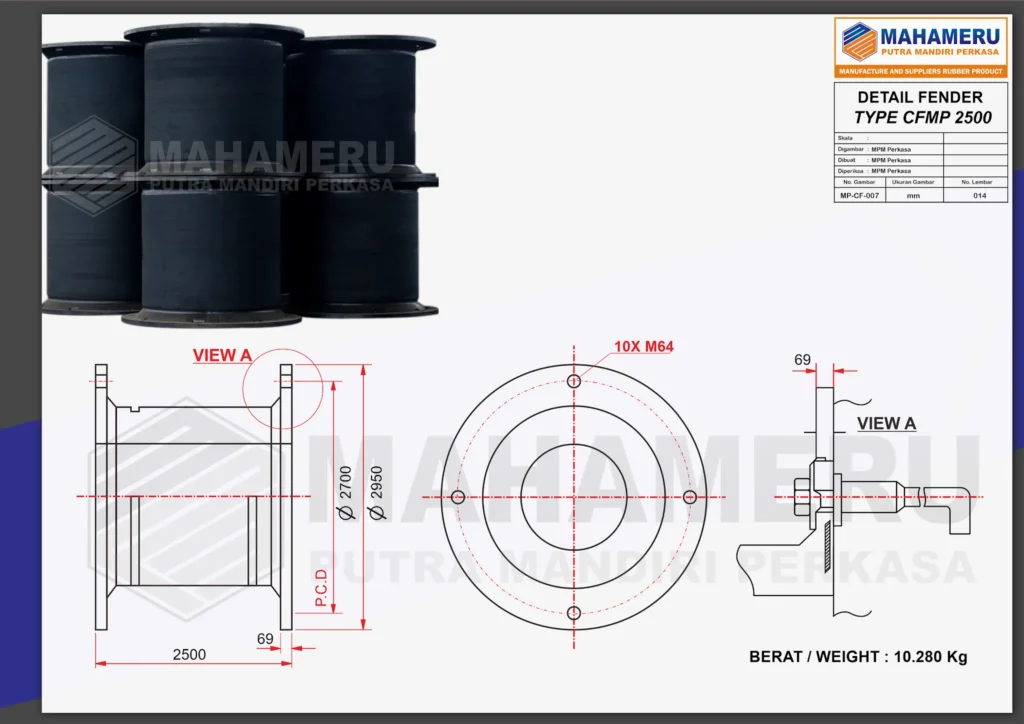

Rubber Fender Cell 2500 perlu diperiksa untuk memastikan kesesuaian produk dengan kebutuhan pemasangan dan desain perlindungan dermaga. Berdasarkan gambar teknik dari MPM Perkasa, terdapat beberapa parameter utama yang mencakup panjang keseluruhan, diameter flange, PCD, ketebalan pelat, dan berat unit.
Dimensi Utama dan Diameter Flange
Panjang keseluruhan fender tercatat sebesar 2.500 mm. Diameter luar flange mencapai Ø 2.950 mm, sedangkan diameter P.C.D. (Pitch Circle Diameter) sebesar Ø 2.700 mm. Ukuran ini menjadi acuan untuk memeriksa ruang pemasangan dan kesesuaian komponen dengan struktur dermaga.
Ketebalan Pelat dan Pola Baut
Gambar menunjukkan ketebalan pelat sebesar 69 mm. Pada bagian sambungan terdapat 10 lubang baut M64, dengan susunan yang perlu dicocokkan terhadap sistem baut angkur dan dudukan pendukung. Pemeriksaan pola baut penting agar pemasangan mengikuti rancangan teknis.
Berat dan Konstruksi Produk
Berat satu unit tercatat sebesar 10.280 kg. Informasi ini diperlukan untuk merencanakan pengangkatan, pemindahan, dan instalasi secara aman. Sebelum pemasangan, pastikan kapasitas alat angkat, kondisi struktur pendukung, serta detail sambungan telah diperiksa berdasarkan gambar teknik dan perhitungan yang sesuai.
Aplikasi pada Berbagai Fasilitas Pelabuhan
Penggunaan fender ditentukan oleh fungsi fasilitas, karakteristik kapal, pola operasional, dan kemampuan struktur tempat pemasangan. Oleh karena itu, konfigurasi yang sesuai untuk satu lokasi belum tentu dapat diterapkan pada fasilitas lain tanpa evaluasi teknis.
Dermaga Kapal Kargo
Dermaga kapal kargo melayani kapal dengan ukuran dan karakteristik lambung yang beragam. Sistem perlindungan perlu mempertimbangkan energi sandar, distribusi titik kontak, jarak antarunit, serta perubahan elevasi akibat pasang surut. Penempatan fender harus dirancang agar kontak kapal dapat ditangani sesuai kondisi operasional yang diperkirakan.
Terminal Peti Kemas
Pada terminal peti kemas, sistem perlindungan perlu mendukung kegiatan sandar yang terintegrasi dengan aktivitas bongkar muat. Posisi unit, jarak antarfender, dan penggunaan pelat frontal menjadi bagian dari pertimbangan desain. Kesesuaian sistem dengan gerakan kapal serta kondisi struktur dermaga juga perlu diperhitungkan.
Dermaga Curah dan Kargo Umum
Dermaga curah dan kargo umum memiliki kebutuhan yang bergantung pada jenis kapal, tata letak fasilitas, dan pola operasional. Evaluasi sebaiknya mencakup kondisi sandar yang direncanakan, variasi posisi kontak kapal, serta kemampuan struktur menerima gaya reaksi. Data tersebut membantu menentukan apakah konfigurasi yang dipilih sesuai dengan kebutuhan fasilitas.
Fasilitas Pelabuhan dengan Kebutuhan Khusus
Pada fasilitas dengan kondisi sandar tertentu, aspek seperti keterbatasan ruang, perbedaan elevasi, variasi ukuran kapal, dan kondisi lingkungan perlu diperiksa secara lebih rinci. Sistem pemasangan juga harus memperhitungkan kemudahan inspeksi dan kemungkinan penggantian komponen selama masa penggunaan.
Kesimpulan
Pemilihan Rubber Fender Cell 2500 perlu disesuaikan dengan kebutuhan perlindungan dermaga, karakteristik kapal, dan kemampuan struktur dalam menerima beban. Dimensi produk, material karet, sistem pemasangan, serta nilai energi serap dan gaya reaksi menjadi aspek penting yang perlu diperiksa sebelum menentukan konfigurasi.
FAQ Rubber Fender Cell 2500
1. Apa fungsi Rubber Fender Cell 2500?
Produk ini merupakan konfigurasi fender karet yang dapat digunakan dalam sistem perlindungan dermaga. Badan elastomer mengalami deformasi ketika menerima tekanan untuk membantu menyerap energi benturan kapal sesuai karakteristik produk dan rancangan pemasangannya.
2. Apakah angka 2500 menunjukkan panjang fender?
Angka tersebut digunakan sebagai penanda konfigurasi produk, tetapi tidak boleh langsung dianggap sebagai panjang aktual tanpa konfirmasi. Periksa gambar teknik untuk mengetahui panjang, diameter badan, ukuran flange, dan dimensi lainnya.
3. Apa saja spesifikasi yang harus diperiksa sebelum membeli?
Periksa dimensi badan dan pelat, jenis material, kekerasan karet, berat unit, pola lubang baut, serta data energi serap dan gaya reaksi. Spesifikasi tersebut harus disesuaikan dengan kebutuhan desain dermaga.
4. Apakah Rubber Fender Cell dapat menggunakan pelat frontal?
Ya, pelat frontal dapat menjadi bagian dari sistem pemasangan sesuai rancangan. Ukuran panel, pola sambungan, baut angkur, dan kapasitas struktur pendukung harus diperiksa sebagai satu kesatuan sistem.
5. Bagaimana cara menentukan konfigurasi yang sesuai untuk dermaga?
Penentuan perlu mempertimbangkan karakteristik kapal, energi sandar, kondisi operasional, batas gaya reaksi, dan kapasitas struktur. Gambar teknik, datasheet, serta perhitungan teknis diperlukan untuk mendukung evaluasi.
6. Mengapa berat unit perlu diketahui sebelum instalasi?
Berat unit digunakan untuk merencanakan pengangkatan, pemindahan, alat bantu, dan prosedur keselamatan kerja. Data berat aktual sebaiknya dikonfirmasi melalui dokumen teknis produk sebelum pekerjaan dimulai.
Konsultasikan Kebutuhan Rubber Fender Cell 2500
Sedang merencanakan pemasangan atau penggantian fender untuk fasilitas pelabuhan? Mahameru Putra Mandiri Perkasa (MPM Perkasa) menyediakan berbagai produk karet untuk kebutuhan industri, konstruksi, dan fasilitas pelabuhan.
Selain Rubber Fender Cell 2500 MPM Perkasa juga menyediakan pilihan Rubber Fender Cell dalam berbagai ukuran.
- Rubber Fender Cell 300
- Rubber Fender Cell 400
- Rubber Fender Cell 500
- Rubber Fender Cell 600
- Rubber Fender Cell 800
- Rubber Fender Cell 1000
- Rubber Fender Cell 1150
- Rubber Fender Cell 1250
- Rubber Fender Cell 1450
- Rubber Fender Cell 1600
- Rubber Fender Cell 1700
- Rubber Fender Cell 2000
- Rubber Fender Cell 2250
- Rubber Fender Cell 3000
