Fungsi elastomer bearing pad pada jembatan sangat penting karena komponen ini berperan sebagai penghubung antara struktur atas dan struktur bawah jembatan. Meskipun ukurannya relatif kecil dibandingkan elemen konstruksi lainnya, keberadaannya membantu menjaga distribusi beban, mengakomodasi pergerakan struktur, serta mengurangi risiko kerusakan akibat perubahan suhu dan beban lalu lintas.
Dalam proyek jembatan modern, penggunaan bantalan elastomer sudah menjadi standar karena menawarkan kombinasi antara fleksibilitas, kekuatan, dan umur pakai yang panjang. Tanpa komponen ini, gaya yang terjadi pada struktur dapat langsung diteruskan ke elemen pendukung sehingga berpotensi menimbulkan retak, deformasi, atau kerusakan dini.
Lalu, apa saja peran utama komponen ini dalam sebuah konstruksi jembatan? Berikut penjelasannya.
Apa Itu Elastomer Bearing Pad?

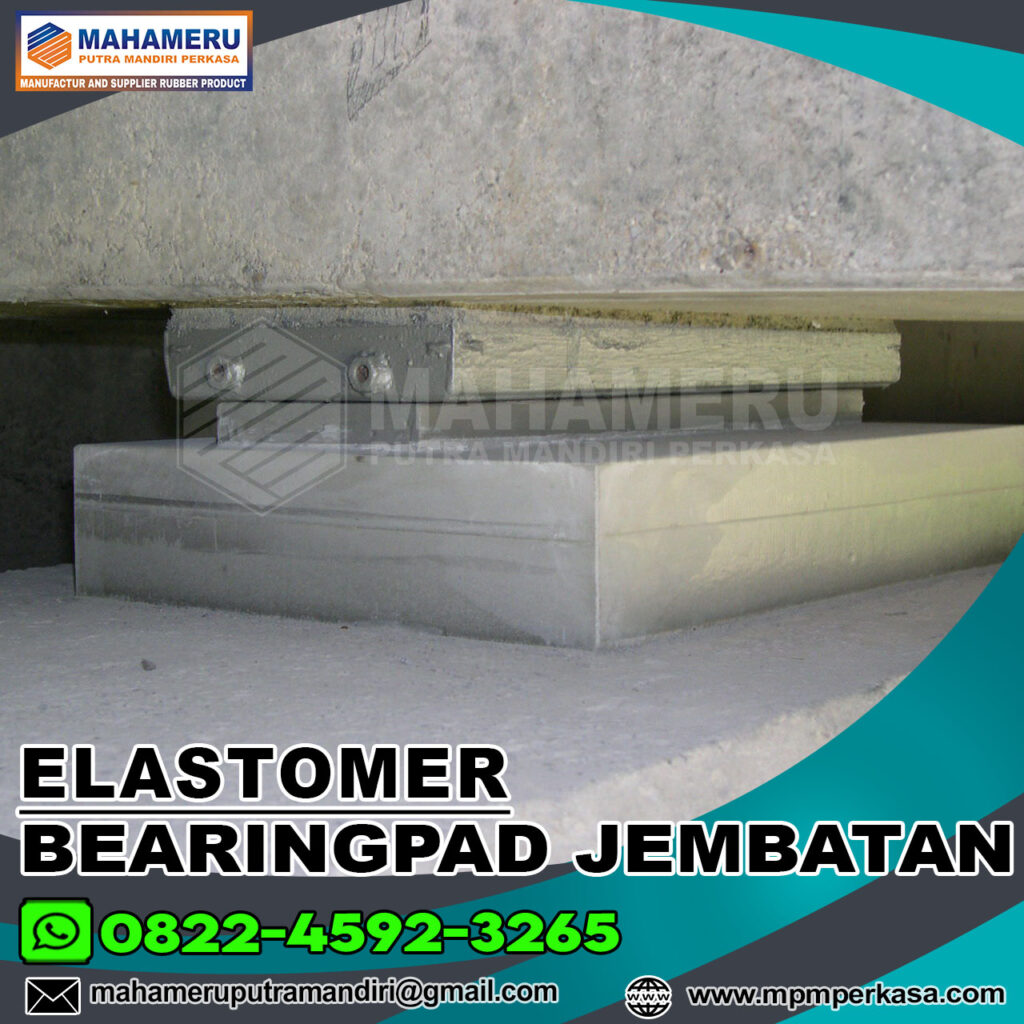

Elastomer bearing pad adalah bantalan berbahan karet elastomer yang ditempatkan di antara girder dan struktur penyangga seperti pier atau abutment. Material elastomer memungkinkan bantalan mengalami deformasi dalam batas tertentu tanpa kehilangan kemampuannya untuk kembali ke bentuk semula.
Pada umumnya, bantalan ini dibuat dari karet alam atau neoprene yang dikombinasikan dengan pelat baja laminasi untuk meningkatkan kapasitas beban dan stabilitas.
Karena sifat elastisnya, komponen ini mampu mengikuti berbagai perubahan yang terjadi pada struktur jembatan tanpa menimbulkan tegangan berlebih.
Mengapa Jembatan Membutuhkan Bearing Pad?
Setiap jembatan mengalami berbagai gaya selama masa operasionalnya. Selain menahan berat sendiri, struktur juga menerima beban kendaraan, getaran, perubahan temperatur, tekanan angin, hingga pergerakan tanah.
Jika seluruh gaya tersebut langsung diteruskan ke struktur pendukung tanpa media peredam, risiko kerusakan akan meningkat. Di sinilah peran bearing pad menjadi sangat penting.
Komponen ini bekerja sebagai lapisan transisi yang memungkinkan struktur bergerak secara terkendali sambil tetap mempertahankan kestabilannya.
Peran Utama dalam Sistem Jembatan
Menyalurkan Beban Vertikal Secara Merata
Salah satu tugas utama bearing pad adalah meneruskan beban dari girder menuju pier atau abutment.
Beban yang berasal dari kendaraan, struktur jembatan, dan elemen tambahan akan disalurkan secara merata sehingga konsentrasi tegangan dapat diminimalkan.
Distribusi beban yang baik membantu menjaga umur layanan struktur sekaligus mengurangi risiko kerusakan lokal pada area tumpuan.
Mengakomodasi Pergerakan Horizontal
Jembatan tidak selalu berada dalam kondisi diam. Struktur dapat mengalami pergeseran akibat perubahan suhu, gaya rem kendaraan, maupun pengaruh lingkungan lainnya.
Bantalan elastomer memberikan fleksibilitas yang memungkinkan pergerakan horizontal terjadi tanpa merusak elemen struktur utama.
Kemampuan ini menjadi salah satu alasan mengapa material elastomer banyak digunakan pada proyek infrastruktur modern.
Mengurangi Tegangan pada Struktur
Ketika pergerakan terjadi, akan muncul tegangan tambahan pada titik-titik tertentu.
Dengan adanya lapisan elastis di antara struktur atas dan bawah, sebagian tegangan tersebut dapat diserap sehingga tidak langsung diteruskan ke beton atau baja konstruksi.
Hasilnya, risiko retak dan kerusakan akibat kelelahan material dapat ditekan.
Meredam Getaran dan Benturan
Lalu lintas kendaraan menghasilkan getaran yang berlangsung secara terus-menerus selama umur jembatan.
Bearing pad membantu meredam sebagian energi getaran tersebut sebelum menyebar ke seluruh struktur.
Selain meningkatkan kenyamanan, fungsi ini juga berkontribusi terhadap ketahanan jangka panjang konstruksi.
Mengakomodasi Ekspansi dan Kontraksi Akibat Suhu
Material konstruksi akan memuai saat suhu meningkat dan menyusut ketika suhu menurun.
Perubahan dimensi ini mungkin terlihat kecil, tetapi pada bentang jembatan yang panjang dampaknya bisa sangat signifikan.
Bantalan elastomer memungkinkan pergerakan tersebut terjadi secara aman tanpa menimbulkan tekanan berlebihan pada struktur pendukung.
Dampak Jika Bearing Pad Mengalami Kerusakan
Kerusakan pada bantalan jembatan sering kali tidak terlihat secara langsung oleh pengguna jalan. Namun dampaknya dapat memengaruhi kinerja keseluruhan struktur.
Beberapa masalah yang dapat muncul antara lain:
- Distribusi beban menjadi tidak merata.
- Timbul retakan pada area tumpuan.
- Pergerakan struktur menjadi terbatas.
- Meningkatnya getaran pada jembatan.
- Penurunan umur layanan konstruksi.
Karena itu, inspeksi dan perawatan berkala sangat diperlukan untuk memastikan kondisi bantalan tetap optimal.
Material yang Umum Digunakan
Kinerja dan daya tahan bearing pad sangat dipengaruhi oleh material penyusunnya. Pemilihan material yang tepat akan menentukan kemampuan bantalan dalam menahan beban, mengakomodasi pergerakan struktur, serta bertahan terhadap pengaruh lingkungan selama bertahun-tahun.
Secara umum, bearing pad menggunakan material berbasis elastomer yang memiliki karakteristik fleksibel, kuat, dan mampu kembali ke bentuk semula setelah mengalami deformasi.
Berikut beberapa jenis material yang paling umum digunakan pada bearing pad jembatan:
Natural Rubber (NR)
Natural Rubber atau karet alam merupakan salah satu material yang paling banyak digunakan dalam pembuatan bearing pad. Material ini dikenal memiliki elastisitas yang sangat baik sehingga mampu menyesuaikan diri terhadap berbagai pergerakan struktur.
Keunggulan utama Natural Rubber meliputi:
- Elastisitas tinggi.
- Kemampuan menyerap beban dinamis dengan baik.
- Kinerja yang stabil terhadap siklus pembebanan berulang.
- Cocok digunakan pada proyek jembatan dengan lalu lintas tinggi.
Karena sifatnya yang fleksibel, material ini sering digunakan pada bantalan jembatan yang membutuhkan kemampuan deformasi yang optimal.
Neoprene (CR)
Neoprene atau Chloroprene Rubber (CR) merupakan jenis elastomer sintetis yang banyak digunakan pada aplikasi konstruksi dan infrastruktur.
Material ini memiliki ketahanan yang lebih baik terhadap faktor lingkungan dibandingkan karet alam, terutama pada area yang terpapar cuaca ekstrem dan lingkungan luar ruangan.
Beberapa keunggulan Neoprene antara lain:
- Tahan terhadap ozon dan sinar ultraviolet (UV).
- Memiliki ketahanan cuaca yang baik.
- Lebih tahan terhadap minyak dan bahan kimia tertentu.
- Cocok digunakan pada lingkungan pesisir dan area dengan kelembapan tinggi.
Karena karakteristik tersebut, Neoprene sering menjadi pilihan untuk proyek jembatan yang berada di wilayah pantai atau daerah dengan kondisi lingkungan yang cukup agresif.
Elastomer Laminasi
Pada proyek jembatan dengan kapasitas beban yang lebih besar, sering digunakan elastomer laminasi atau laminated elastomeric bearing pad.
Jenis ini terdiri dari beberapa lapisan elastomer yang dikombinasikan dengan pelat baja tipis yang ditanam di dalam bantalan. Pelat baja berfungsi meningkatkan kekuatan struktural sekaligus membatasi deformasi berlebihan saat menerima beban.
Keunggulan elastomer laminasi meliputi:
- Kapasitas beban yang lebih tinggi.
- Stabilitas struktur yang lebih baik.
- Mampu mengakomodasi pergerakan horizontal dan rotasi.
- Umur layanan yang lebih panjang pada aplikasi berat.
Karena performanya yang unggul, jenis ini banyak digunakan pada jembatan bentang panjang, jalan tol, flyover, dan berbagai proyek infrastruktur strategis lainnya.
Faktor yang Mempengaruhi Pemilihan Material
Pemilihan material bearing pad tidak dapat dilakukan secara sembarangan. Beberapa faktor yang biasanya menjadi pertimbangan antara lain:
- Besarnya beban yang akan ditahan.
- Jenis dan volume lalu lintas.
- Kondisi lingkungan proyek.
- Pergerakan yang harus diakomodasi.
- Persyaratan teknis dari konsultan atau pemilik proyek.
- Standar yang digunakan dalam perencanaan jembatan.
Dengan memilih material yang tepat, bearing pad dapat bekerja secara optimal dalam menyalurkan beban, mengakomodasi pergerakan struktur, serta menjaga keamanan dan umur layanan jembatan dalam jangka panjang.
Standar Kualitas untuk Proyek Jembatan
Dalam proyek infrastruktur, kualitas bearing pad harus memenuhi standar tertentu agar mampu bekerja sesuai desain.
Beberapa aspek yang biasanya diperiksa meliputi:
- Kekerasan karet (Shore A)
- Kuat tarik material
- Elongasi saat putus
- Ketahanan terhadap penuaan
- Kualitas ikatan antara karet dan pelat baja
Pengujian tersebut bertujuan memastikan produk mampu bertahan dalam kondisi operasional yang berat selama bertahun-tahun.
Kesimpulan
Keberadaan bearing pad memiliki peranan yang sangat besar dalam menjaga keamanan dan stabilitas jembatan. Komponen ini tidak hanya berfungsi menyalurkan beban, tetapi juga membantu mengakomodasi pergerakan struktur, meredam getaran, serta mengurangi tegangan yang dapat mempercepat kerusakan konstruksi.
Oleh karena itu, pemilihan produk berkualitas dan pemasangan yang tepat menjadi faktor penting untuk memastikan kinerja jembatan tetap optimal dalam jangka panjang.
FAQ
1. Apakah semua jembatan menggunakan elastomer bearing pad?
Tidak semua, tetapi sebagian besar jembatan modern menggunakan bantalan elastomer karena lebih ekonomis dan efektif dalam mengakomodasi pergerakan struktur.
2. Berapa umur pakai bearing pad?
Umur pakai dapat mencapai puluhan tahun tergantung kualitas material, beban operasional, dan kondisi lingkungan.
3. Apa tanda bearing pad perlu diganti?
Beberapa indikasinya antara lain retak, deformasi berlebihan, delaminasi, atau penurunan fungsi dalam mengakomodasi pergerakan struktur.
4. Apakah bearing pad memerlukan perawatan rutin?
Ya. Pemeriksaan berkala diperlukan untuk memastikan tidak terjadi kerusakan yang dapat memengaruhi keselamatan jembatan.
