Pendahuluan
Saat kapal bersandar di dermaga, terjadi benturan yang menghasilkan energi cukup besar. Meskipun kecepatan kapal relatif rendah, bobotnya yang sangat besar dapat menimbulkan gaya benturan yang berisiko merusak dermaga maupun lambung kapal jika tidak dikendalikan dengan baik.
Untuk mengurangi risiko tersebut, digunakan Rubber Fender Cell, yaitu sistem pelindung yang berfungsi menyerap energi benturan sebelum diteruskan ke struktur dermaga. Dengan begitu, proses sandar menjadi lebih aman dan membantu melindungi kapal serta dermaga dari kerusakan. Rubber Fender ini dirancang menggunakan perhitungan teknik yang mempertimbangkan berbagai faktor, seperti berthing energy, energy absorption, reaction force, ukuran kapal, dan kondisi perairan. Kombinasi inilah yang membuat Rubber Fender ini mampu bekerja secara efektif dan banyak digunakan pada berbagai jenis pelabuhan.
Mengapa Energi Benturan Kapal Harus Dikendalikan?
Sebelum memahami Cara Kerja Rubber Fender Cell, penting untuk mengetahui mengapa energi benturan kapal perlu dikendalikan. Meskipun kapal bersandar dengan kecepatan rendah, bobotnya yang sangat besar tetap menghasilkan energi benturan yang tinggi.
Jika kapal langsung membentur dermaga tanpa sistem pelindung, benturan tersebut dapat merusak struktur dermaga maupun lambung kapal. Akibatnya, biaya perbaikan dan pemeliharaan akan semakin besar. Karena itu, pelabuhan modern menggunakan fender untuk menyerap energi benturan melalui deformasi elastis pada badan karet. Dengan cara ini, benturan dapat diredam sehingga kapal dan dermaga tetap terlindungi.
Apa yang Terjadi Saat Kapal Menyentuh Dermaga?
Banyak orang mengira bahwa ketika kapal merapat, yang terjadi hanyalah kapal menyentuh bantalan karet. Padahal, dari sudut pandang rekayasa maritim, terdapat serangkaian proses yang berlangsung dalam hitungan detik. Ketika kapal mulai mendekati dermaga, nahkoda mengurangi kecepatan hingga mencapai kecepatan sandar yang telah ditentukan. Pada tahap ini kapal masih memiliki energi kinetik yang harus dikendalikan.
Kontak pertama biasanya tidak langsung mengenai badan Rubber Fender Cell, melainkan mengenai steel frontal panel yang berada di bagian depan sistem fender. Panel baja tersebut berfungsi memperluas area kontak sehingga tekanan terhadap lambung kapal menjadi lebih merata. Setelah panel menerima gaya benturan, beban diteruskan menuju badan fender. Di sinilah proses penyerapan energi mulai terjadi.
Material compound rubber akan mengalami deformasi elastis. Bentuk Rubber Fender ini berubah secara terkontrol sehingga energi benturan yang semula berupa energi kinetik diubah menjadi energi regangan pada material karet. Semakin besar energi benturan, semakin besar pula deformasi yang terjadi, tetapi semuanya tetap berada dalam batas desain yang telah diperhitungkan oleh insinyur. Dengan mekanisme tersebut, hanya sebagian kecil gaya yang akhirnya diteruskan menuju struktur dermaga dalam bentuk reaction force yang masih berada dalam batas aman.

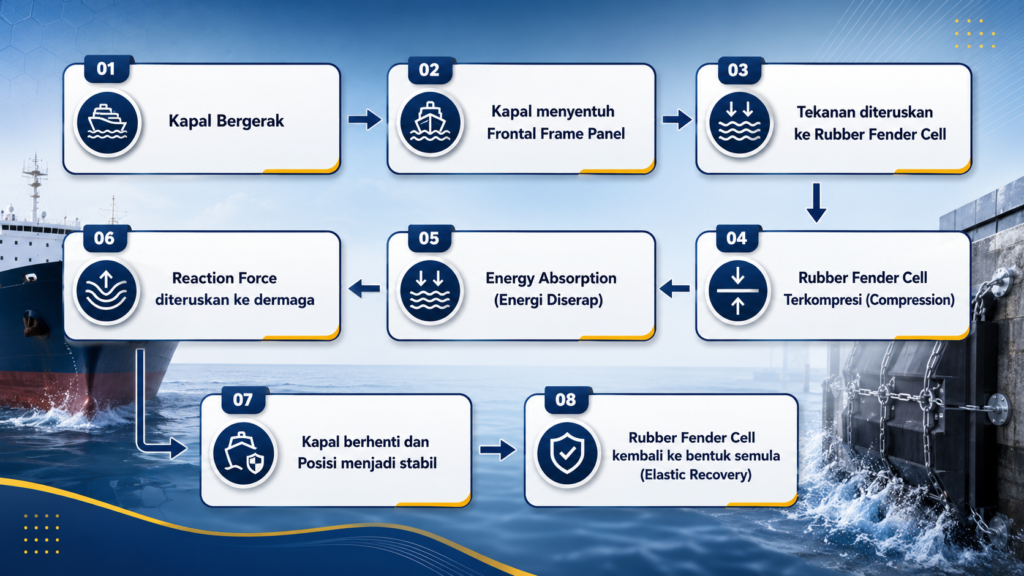

Cara Kerja Rubber Fender Cell
Secara umum, cara kerja Rubber Fender Cell dapat dibagi menjadi beberapa tahapan yang saling berkaitan.
Tahap 1 Kapal Mendekati Dermaga
Proses dimulai ketika kapal bergerak menuju area sandar dengan kecepatan yang telah dikendalikan oleh nahkoda dan kapal tunda apabila diperlukan. Pada tahap ini kapal masih memiliki energi kinetik yang dipengaruhi oleh beberapa faktor, antara lain:
- Berat kapal
- Kecepatan sandar
- Sudut pendekatan kapal
- Kondisi arus dan gelombang
- Kondisi pasang surut
Seluruh faktor tersebut akan memengaruhi besarnya energi benturan yang harus diserap oleh sistem fender.
Tahap 2 Kontak Pertama dengan Steel Frontal Panel
Saat kapal mencapai dermaga, bagian lambung kapal akan menyentuh steel frontal panel yang berada di depan Rubber Fender Cell. Panel baja ini memiliki fungsi penting, yaitu mendistribusikan tekanan ke area yang lebih luas. Tanpa panel, tekanan akan terpusat pada satu titik sehingga berpotensi meningkatkan risiko kerusakan pada lambung kapal maupun badan fender. Pada banyak instalasi modern, permukaan panel juga dilengkapi UHMW-PE Pad yang memiliki koefisien gesek rendah. Material ini membantu mengurangi gesekan ketika kapal bergerak naik turun akibat gelombang atau pasang surut.
Tahap 3 Rubber Mulai Terkompresi
Setelah gaya diterima panel, tekanan diteruskan menuju badan Fender. Inilah tahap paling penting dalam mekanisme kerja Rubber Fender Cell. Material compound rubber mulai mengalami compression atau pemampatan secara elastis. Bentuk fender berubah mengikuti besar gaya yang diterima, tetapi masih berada dalam batas deformasi yang telah dirancang.
Selama proses ini, energi kinetik kapal tidak lagi diteruskan seluruhnya ke dermaga, melainkan mulai diserap oleh badan karet. Kemampuan material untuk mengalami deformasi berulang tanpa mengalami kerusakan permanen merupakan salah satu alasan mengapa compound rubber menjadi material utama dalam pembuatan Rubber Fender Cell.
Tahap 4 Energy Absorption: Proses Penyerapan Energi Benturan
Setelah Rubber Fender Cell terkompresi, tahap berikutnya adalah energy absorption atau penyerapan energi benturan. Inilah fungsi utama fender ini dalam melindungi kapal dan dermaga. Saat kapal menyentuh dermaga, energi kinetik dari kapal diubah menjadi energi regangan melalui deformasi elastis pada badan karet. Dengan cara ini, sebagian besar energi benturan dapat diserap sehingga tidak langsung diteruskan ke struktur dermaga.
Semakin besar benturan yang diterima, semakin besar pula kompresi pada Rubber Fender. Namun, deformasi tersebut tetap berada dalam batas aman sesuai spesifikasi desain. Karena setiap proyek memiliki kebutuhan yang berbeda, setiap Rubber Fender juga memiliki nilai Energy Absorption (EA) yang disesuaikan dengan ukuran dan kapasitasnya. Oleh sebab itu, pemilihan fender harus mempertimbangkan besarnya energi sandar kapal agar sistem dapat bekerja secara optimal dan aman.
Tahap 5 Reaction Force: Gaya yang Diteruskan ke Dermaga
Selama proses penyerapan energi berlangsung, Rubber Fender Cell juga menghasilkan Reaction Force, yaitu gaya reaksi yang diteruskan menuju struktur dermaga. Banyak orang beranggapan bahwa semakin besar gaya reaksi maka semakin baik kualitas sebuah fender. Padahal, anggapan tersebut tidak sepenuhnya benar. Dalam desain marine fender, tujuan utamanya bukan menghasilkan gaya reaksi yang tinggi, melainkan menghasilkan kapasitas penyerapan energi yang besar dengan reaction force yang tetap terkendali. Semakin kecil gaya reaksi yang diteruskan ke struktur dermaga, semakin kecil pula risiko kerusakan pada beton, baja, maupun sistem pondasi.
Oleh karena itu, parameter Energy Absorption dan Reaction Force selalu dianalisis secara bersamaan. Rubber Fender yang baik mampu menyerap energi benturan secara efektif tanpa memberikan beban berlebih pada struktur dermaga. Hubungan sederhana antara kedua parameter tersebut dapat digambarkan sebagai berikut.
Tahap 6 Kapal Berada pada Posisi Sandar yang Stabil
Setelah sebagian besar energi benturan berhasil diserap oleh Rubber Fender Cell, kapal mulai kehilangan energi geraknya dan mencapai posisi sandar yang stabil. Pada tahap ini, gaya yang bekerja pada sistem fender jauh lebih kecil dibandingkan saat kontak pertama. Tali tambat (mooring line) kemudian mengambil peran untuk menjaga posisi kapal agar tetap aman selama proses bongkar muat atau aktivitas operasional lainnya. Kombinasi antara sistem fender dan sistem tambat inilah yang menciptakan proses sandar yang aman serta mengurangi risiko pergerakan kapal akibat angin, arus, maupun gelombang.
Tahap 7 Rubber Kembali ke Bentuk Semula
Setelah tekanan berkurang, Rubber Fender Cell akan kembali mendekati bentuk awalnya berkat sifat elastis dari compound rubber. Kemampuan ini dikenal sebagai elastic recovery. Material karet dirancang agar mampu mengalami ribuan bahkan jutaan siklus kompresi tanpa kehilangan fungsi utamanya.
Kemampuan kembali ke bentuk semula sangat penting karena dermaga melayani banyak kapal setiap hari. Jika material mengalami deformasi permanen setelah satu kali benturan, sistem fender tidak lagi mampu memberikan perlindungan secara optimal. Karena itu, kualitas compound rubber, proses vulkanisasi, dan pengendalian mutu selama proses produksi menjadi faktor penting yang menentukan umur pakai Rubber Fender.
Apa Itu Berthing Energy?
Dalam dunia rekayasa pelabuhan, Berthing Energy adalah besarnya energi yang dimiliki kapal ketika melakukan proses sandar ke dermaga. Besarnya energi sandar dipengaruhi oleh beberapa faktor, antara lain:
- Berat kapal (Displacement).
- Kecepatan sandar (Berthing Velocity).
- Sudut pendekatan kapal terhadap dermaga.
- Kondisi arus, gelombang, dan angin.
- Konfigurasi dermaga.
- Faktor eksentrisitas saat kontak pertama.
Semakin besar nilai Berthing Energy, semakin besar pula kapasitas Rubber Fender Cell yang dibutuhkan. Perhitungan Berthing Energy umumnya mengacu pada pedoman internasional seperti PIANC (Permanent International Association of Navigation Congresses), sehingga pemilihan sistem fender dilakukan berdasarkan data teknis, bukan sekadar perkiraan.
Hubungan antara Berthing Energy, Energy Absorption, dan Reaction Force
Ketiga istilah ini sering muncul dalam spesifikasi Rubber Fender Cell dan memiliki hubungan yang sangat erat.
- Berthing Energy menunjukkan besarnya energi benturan yang dihasilkan kapal.
- Energy Absorption menunjukkan kemampuan fender dalam menyerap energi tersebut.
- Reaction Force menunjukkan besarnya gaya yang diteruskan menuju struktur dermaga setelah proses penyerapan energi berlangsung.
Semakin tinggi kemampuan Energy Absorption, umumnya semakin efektif Rubber Fender Cell dalam melindungi struktur dermaga. Namun, sistem juga harus dirancang agar Reaction Force tetap berada dalam batas yang dapat diterima oleh struktur. Karena itu, pemilihan Rubber Fender tidak hanya didasarkan pada ukuran produk, tetapi juga pada keseimbangan antara kedua parameter tersebut.
Faktor yang Mempengaruhi Kinerja Rubber Fender Cell
Meskipun Rubber Fender Cell dirancang untuk menyerap energi benturan secara optimal, performanya tetap dipengaruhi oleh beberapa faktor teknis. Memahami faktor-faktor ini penting agar sistem fender yang dipilih mampu bekerja sesuai dengan kebutuhan operasional pelabuhan.
Berat dan Ukuran Kapal
Semakin besar displacement kapal, semakin besar pula energi benturan yang dihasilkan saat proses sandar. Oleh karena itu, dermaga yang melayani kapal berukuran besar membutuhkan Rubber Fender dengan kapasitas Energy Absorption yang lebih tinggi dibandingkan dermaga untuk kapal berukuran kecil.
Kecepatan Sandar (Berthing Velocity)
Kecepatan kapal saat mendekati dermaga merupakan salah satu faktor utama yang memengaruhi besarnya Berthing Energy. Meskipun perbedaannya hanya beberapa sentimeter per detik, peningkatan kecepatan dapat menyebabkan energi benturan meningkat secara signifikan. Karena itu, prosedur sandar yang baik sangat berpengaruh terhadap umur pakai sistem fender.
Sudut Pendekatan Kapal
Idealnya kapal mendekati dermaga dengan sudut yang telah direncanakan. Namun dalam kondisi nyata, pengaruh angin, arus, maupun gelombang dapat menyebabkan sudut sandar berubah. Rubber Fender ini dirancang untuk tetap bekerja secara stabil pada berbagai arah pembebanan, tetapi sudut pendekatan yang terlalu ekstrem tetap dapat memengaruhi distribusi beban pada sistem.
Kualitas Compound Rubber
Material merupakan inti dari performa Rubber Fender. Compound rubber yang berkualitas memiliki elastisitas tinggi, mampu mengalami deformasi berulang, serta tahan terhadap air laut, sinar ultraviolet, ozon, dan perubahan suhu. Sebaliknya, material dengan kualitas rendah lebih cepat mengalami retak, pengerasan, atau kehilangan sifat elastisnya.
Instalasi yang Tepat
Produk dengan kualitas terbaik sekalipun tidak akan memberikan performa optimal apabila dipasang secara tidak benar. Posisi anchor bolt, pemasangan steel frontal panel, sistem rantai, hingga keselarasan antar komponen harus mengikuti gambar kerja dan spesifikasi teknis agar distribusi gaya berlangsung sebagaimana dirancang.
Mengapa Rubber Fender Cell Efektif Menyerap Energi Benturan?
Rubber Fender Cell mampu menyerap energi benturan kapal karena memiliki desain berbentuk cell yang membantu menyebarkan tekanan secara merata saat kapal bersandar. Saat menerima benturan, badan karet akan terkompresi sehingga energi benturan dapat diserap sebelum diteruskan ke dermaga.
Selain memiliki Energy Absorption yang tinggi, Rubber Fender ini juga menghasilkan Reaction Force yang tetap terkendali. Artinya, benturan kapal dapat diredam dengan baik tanpa memberikan beban berlebihan pada struktur dermaga. Berkat keunggulan tersebut, Fender ini banyak digunakan di terminal peti kemas, pelabuhan curah, terminal minyak dan gas, serta berbagai dermaga yang melayani kapal berukuran besar.
Kesalahan Umum yang Dapat Mengurangi Performa Fender.
Agar sistem fender dapat bekerja sesuai desain, beberapa kesalahan berikut perlu dihindari:
- Memilih ukuran Rubber Fender Cell tanpa menghitung Berthing Energy kapal.
- Menggunakan material yang tidak memenuhi spesifikasi teknis.
- Mengabaikan kapasitas Reaction Force yang mampu diterima struktur dermaga.
- Melakukan pemasangan yang tidak sesuai dengan gambar kerja atau rekomendasi produsen.
- Tidak melakukan inspeksi dan pemeliharaan secara berkala sehingga kerusakan kecil berkembang menjadi kerusakan yang lebih serius.
Perencanaan, pemilihan produk, dan instalasi yang tepat merupakan faktor penting untuk memastikan Rubber Fender ini mampu memberikan perlindungan jangka panjang.
Kesimpulan
Cara kerja Rubber Fender Cell didasarkan pada prinsip rekayasa yang mengubah energi benturan kapal menjadi deformasi elastis pada material karet. Ketika kapal melakukan proses sandar, energi kinetik diterima oleh steel frontal panel, kemudian diteruskan ke badan fender yang mengalami kompresi. Pada saat yang sama, sebagian besar energi benturan diserap melalui proses Energy Absorption, sedangkan sisa gaya diteruskan ke struktur dermaga dalam bentuk Reaction Force yang masih berada dalam batas aman.
Mekanisme tersebut memungkinkan dermaga dan kapal memperoleh perlindungan yang optimal tanpa mengganggu kelancaran proses sandar. Oleh karena itu, pemilihan Rubber Fender tidak hanya mempertimbangkan dimensi produk, tetapi juga kapasitas Energy Absorption, nilai Reaction Force, karakteristik kapal, serta kondisi operasional pelabuhan.
FAQ
1. Apa yang dimaksud dengan Energy Absorption pada Rubber Fender?
Energy Absorption adalah kemampuan Rubber Fender Cell untuk menyerap energi benturan kapal melalui deformasi elastis sehingga energi tersebut tidak langsung diteruskan ke struktur dermaga.
2. Apa itu Reaction Force?
Reaction Force adalah gaya reaksi yang diteruskan dari Rubber Fender Cell ke struktur dermaga setelah proses penyerapan energi berlangsung. Nilainya harus tetap berada dalam batas yang dapat diterima oleh desain dermaga.
3. Mengapa Berthing Energy penting dalam memilih Rubber Fender?
Berthing Energy digunakan untuk menentukan kapasitas Rubber Fender Cell yang sesuai. Sistem fender harus mampu menyerap energi benturan kapal tanpa menyebabkan kerusakan pada dermaga maupun kapal.
4. Apakah semua Rubber Fender Cell memiliki kapasitas yang sama?
Tidak. Setiap ukuran Rubber Fender Cell memiliki nilai Energy Absorption dan Reaction Force yang berbeda. Pemilihannya harus disesuaikan dengan karakteristik kapal dan kebutuhan proyek.
5. Apa faktor yang paling memengaruhi kinerja Rubber Fender Cell?
Kinerja Rubber Fender Cell dipengaruhi oleh berat kapal, kecepatan sandar, sudut pendekatan kapal, kualitas compound rubber, serta pemasangan yang sesuai dengan spesifikasi teknis.
6. Mengapa Rubber Fender Cell banyak digunakan pada pelabuhan modern?
Karena mampu memberikan keseimbangan antara kapasitas penyerapan energi yang tinggi, gaya reaksi yang terkendali, umur pakai yang panjang, dan kompatibilitas dengan berbagai jenis kapal serta fasilitas pelabuhan.
