Mengupas Tentang Rubber Fender Cone Pelindung Dermaga

Sistem perlindungan dermaga, yang dikenal sebagai Rubber Fender
memegang peranan yang sangat penting dalam operasi Pelabuhan yang efisien dan
aman. Pelabuhan berfungsi sebagai penghubung vital dalam rantai pasokan global,
di mana kapal-kapal besar berlabuh untuk memuat dan membongkar kargo. Dalam
proses manuver dan sandar ini, potensi terjadinya benturan keras antara lambung
kapal dan struktur dermaga tidak dapat dihindari.

Di antara berbagai jenis Rubber Fender, Rubber Fender Cone
(Fender Kerucut Karet) telah diakui secara luas karena kinerjanya yang bagus.
Dengan desain geometrisnya yang unik menyerupai kerucut, fender jenis ini
menawarkan rasio serapan energi per reaksi yang sangat tinggi. Hal ini berarti
ia mampu menyerap energi tumbukan yang besar dengan gaya reaksi yang relatif
rendah, menjadikannya solusi andal untuk kapal-kapal berukuran besar dan
operasi dengan tuntutan keselamatan yang tinggi.

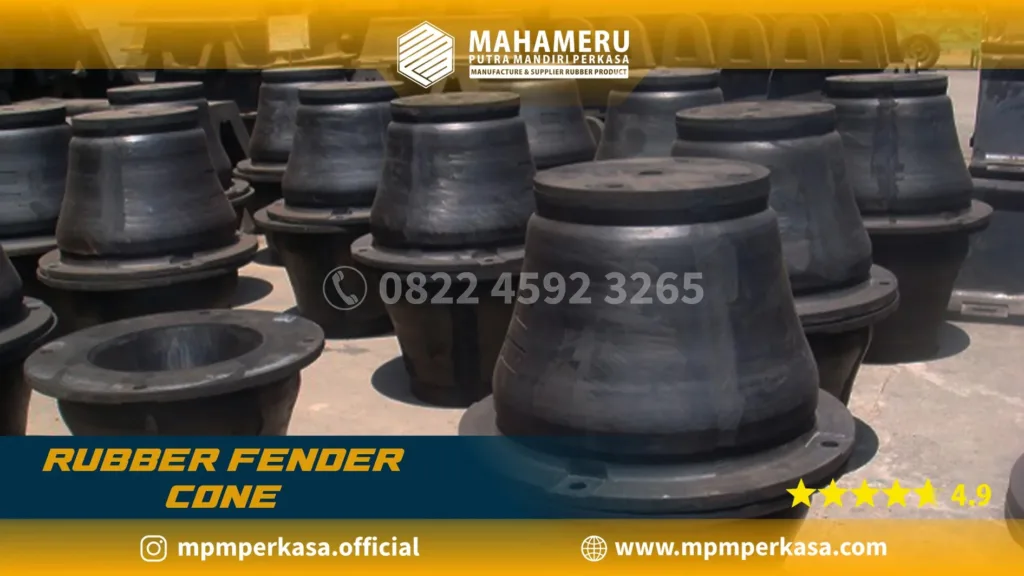

Rubber Fender Cone

Apa Itu Rubber Fender Cone?

Rubber Fender Cone, atau sering disebut Super Cone Fender
(SCF), adalah tipe Rubber Fender (bantalan karet) berkinerja tinggi yang
dirancang khusus untuk melindungi dermaga dan kapal dari kerusakan akibat
benturan saat proses sandar (merapat).

Dinamakan “Cone” karena bentuk geometrisnya yang
menyerupai kerucut terpotong. Desain unik ini merupakan inovasi terbaru yang
bertujuan memaksimalkan efisiensi penyerapan energi (Energy Absorption) sambil
mempertahankan gaya reaksi (Reaction Force) yang rendah.

Fungsi utamanya adalah menyerap energi kinetik kapal yang
bergerak ke arah dermaga dan mengubahnya menjadi gaya tekan yang ditahan oleh
elastisitas karet. Hal ini secara signifikan mengurangi tekanan yang ditransfer
ke struktur dermaga beton dan lambung kapal.

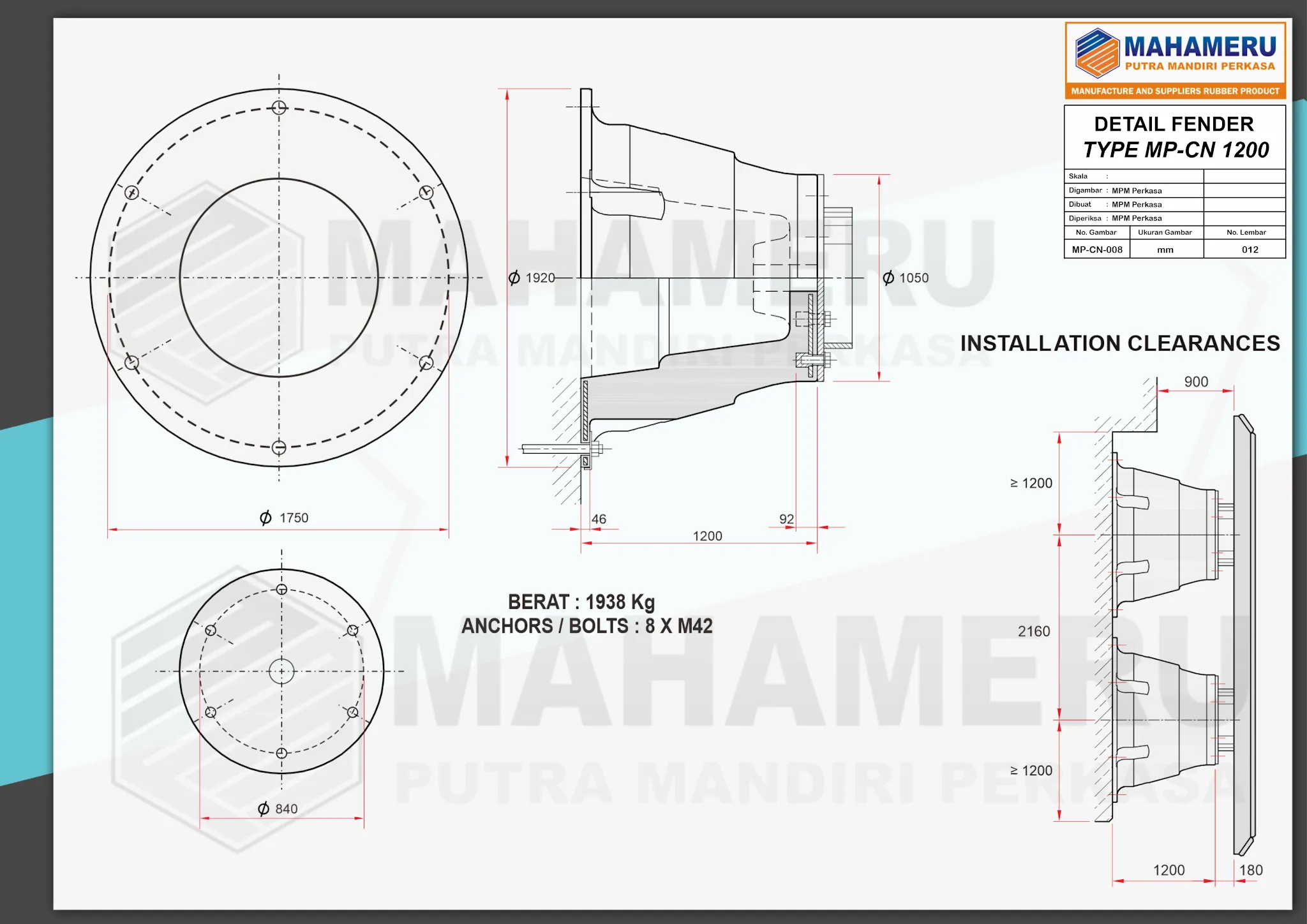

Komponen Utama Rubber Fender Cone

Sistem Rubber Fender Cone adalah rakitan kompleks yang
terdiri dari beberapa komponen struktural dan pendukung yang bekerja secara
sinergis untuk menyerap energi tumbukan kapal. Meskipun nama utamanya mengacu
pada bagian karet, sistem lengkapnya mencakup tiga bagian utama yang penting
untuk kinerja optimal dan perlindungan dermaga yang efektif.

Berikut komponen dari Rubber Fender Cone antara lain:

1. Karet Inti (Rubber Cone Body)

Komponen inti dari sistem ini merupakan badan karet
berbentuk kerucut itu sendiri. Bagian ini dibuat dari campuran karet alam atau
sintetis, seperti SBR (Styrene Butadiene Rubber) atau EPDM (Ethylene Propylene
Diene Monomer), yang divulkanisasi dengan sangat kuat. Desain kerucutnya sangat
krusial; geometri ini memungkinkan karet untuk mengalami defleksi (pemadatan)
yang besar saat terjadi tumbukan, sehingga mampu menyerap energi kinetik kapal
secara maksimal sambil mempertahankan gaya reaksi yang relatif rendah. Karet
inti ini juga dirancang untuk memiliki pelat baja internal pada bagian atas dan
bawahnya untuk memfasilitasi pemasangan ke struktur dermaga dan koneksi ke
panel depan.

2. Panel Depan (Frontal Frame / Steel Panel)

Panel depan adalah pelat baja berukuran besar dan kuat yang
diposisikan di antara badan karet kerucut dan lambung kapal. Fungsi utamanya
adalah mendistribusikan gaya reaksi dari fender secara merata ke area yang
lebih luas pada lambung kapal. Jika kapal berlabuh langsung ke badan karet,
tekanan akan terpusat pada titik kecil yang dapat merusak baik kapal maupun
fender. Panel depan mengatasi hal ini, memastikan tekanan per meter persegi
(pressure per square meter) tetap berada dalam batas aman yang ditentukan.
Panel ini biasanya diperkuat dengan stiffener dan dilengkapi dengan titik-titik
koneksi untuk rantai pendukung.

3. Bantalan Gesek (UHMW-PE Facing Pad)

Untuk meminimalkan gesekan antara lambung kapal yang
bergeser (saat proses sandar atau saat berlabuh) dan panel baja, lapisan tebal
UHMW-PE (Ultra High Molecular Weight Polyethylene) dipasang di permukaan luar
panel depan. Material UHMW-PE dipilih karena memiliki koefisien gesekan yang
sangat rendah dan ketahanan abrasi yang luar biasa. Ini memungkinkan kapal
untuk bergerak atau bergeser dengan mulus tanpa menimbulkan kerusakan gesekan
yang signifikan pada lambung kapal, yang pada akhirnya memperpanjang usia pakai
seluruh sistem fender dan mengurangi kebutuhan perawatan.

Selain ketiga komponen utama ini, sistem juga didukung oleh
rantai penahan (Chains) yang berfungsi menjaga panel depan tetap pada posisinya
dan menyerap gaya geser vertikal dan horizontal, serta berbagai baut jangkar
dan konektor yang mengikat seluruh rakitan ke struktur dermaga. Semua komponen
ini bekerja sama untuk menyediakan sistem perlindungan dermaga yang aman dan
berkinerja tinggi.

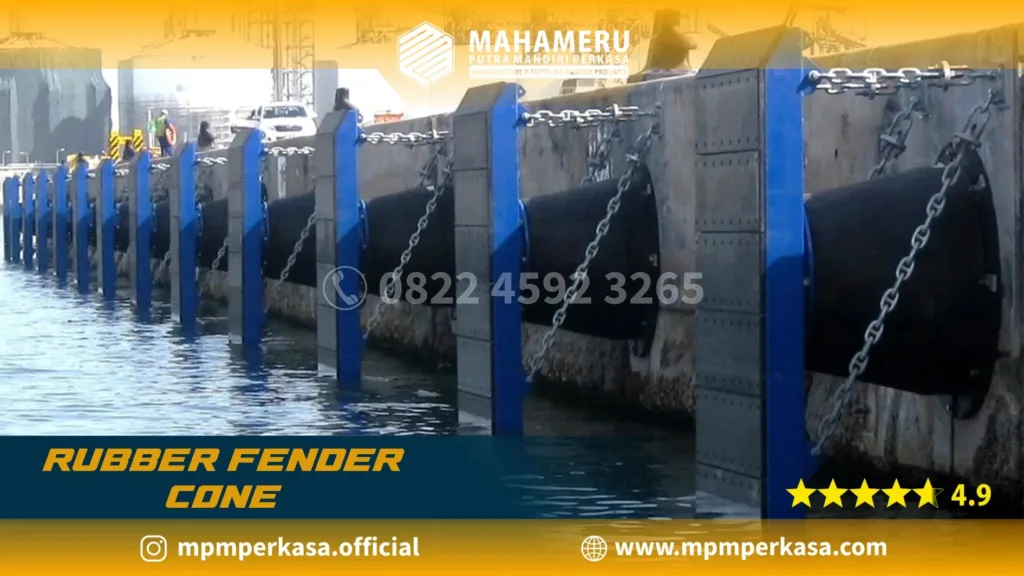

Rubber Fender Cone

Fungsi dan Keunggulan Rubber Fender Cone

Fungsi utama Rubber Fender Cone secara inheren berkaitan dengan
kemampuannya untuk mengelola dan menetralisir energi kinetik yang dihasilkan
oleh kapal saat proses sandar dan berlabuh, sehingga melindungi aset
infrastruktur pelabuhan dan lambung kapal. Tanpa fender yang efektif, gaya
tumbukan dari kapal-kapal besar dapat menyebabkan kegagalan struktural pada
dermaga beton atau, setidaknya, memerlukan perbaikan mahal yang mengganggu
jadwal operasional.

Fungsi Utama Rubber Fender Cone

Fungsi utama dari Rubber Fender Cone dapat dikelompokkan
menjadi tiga aspek krusial:

1. Penyerapan Energi Kinetik (Energy Absorption)

Fungsi paling mendasar dari fender ini adalah bertindak
sebagai peredam kejut elastis. Saat kapal bergerak mendekati dermaga, ia
membawa sejumlah besar energi kinetik. Rubber Cone Fender, dengan material
karetnya yang divulkanisasi, didesain untuk menyerap energi ini secara bertahap
melalui proses kompresi (defleksi) yang terkontrol.

Desain kerucutnya memungkinkan karet mengalami deformasi
yang sangat besar—hingga 70% dari tinggi nominalnya—sebelum mencapai batas
tegangan maksimum. Proses penyerapan energi ini memastikan bahwa gaya tumbukan
yang sangat besar dari kapal diubah menjadi kerja internal pada material karet,
mencegah gaya tersebut ditransfer langsung ke struktur dermaga.

2. Reduksi Gaya Reaksi (Reaction Force Reduction)

Meskipun menyerap energi adalah penting, sama pentingnya
untuk memastikan bahwa gaya yang didorong balik (gaya reaksi) ke lambung kapal
dan struktur dermaga tetap berada pada tingkat yang aman. Gaya reaksi (Reaction
Force/RF) adalah gaya yang diberikan oleh fender kembali ke kapal.

Rubber Cone Fender unggul dalam hal ini karena rasio
Penyerapan Energi (EA) per Gaya Reaksi (RF) yang sangat tinggi. Fender tipe ini
dapat menyerap energi yang jauh lebih besar dibandingkan dengan Rubber Fender V
dan Rubber Fender D, namun dengan peningkatan gaya reaksi yang lebih rendah.
Fungsi ini sangat penting untuk melindungi lambung kapal yang terbuat dari baja
yang sensitif terhadap gaya tekan yang terkonsentrasi. Gaya reaksi yang rendah
memastikan bahwa tekanan yang didistribusikan oleh panel depan ke lambung kapal
berada di bawah batas tekanan permukaan yang diperbolehkan.

3. Distribusi dan Perlindungan Permukaan

Fungsi ini didukung oleh komponen tambahan, yaitu Panel
Depan (Frontal Frame) dan lapisan UHMW-PE (Ultra High Molecular Weight
Polyethylene). Panel depan berfungsi untuk mendistribusikan gaya reaksi yang
dihasilkan oleh karet kerucut ke area yang lebih luas pada lambung kapal.
Distribusi yang merata ini mencegah stress concentration yang dapat menyebabkan
kerusakan pada pelat lambung kapal.

Sementara itu, lapisan UHMW-PE berfungsi untuk meminimalkan
gesekan saat kapal bergeser atau bergerak sejajar dengan dermaga selama proses
sandar atau saat terkena arus. Koefisien gesek yang rendah ini tidak hanya
melindungi cat dan lambung kapal tetapi juga mengurangi beban geser horizontal
pada sistem fender secara keseluruhan.

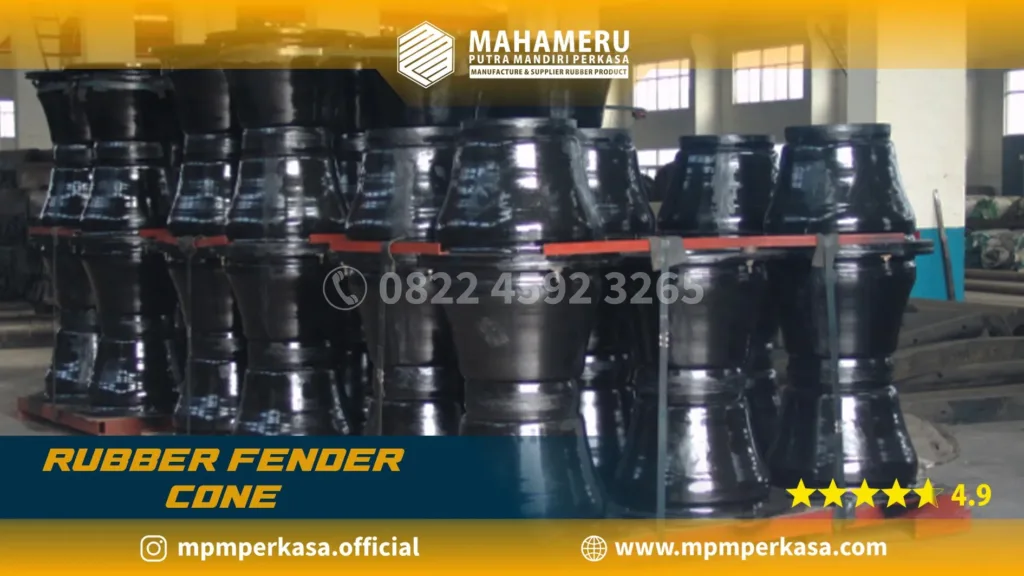

Rubber Fender Cone

Keunggulan Rubber Fender Cone

Desain Rubber Fender Cone menawarkan serangkaian keunggulan
yang menjadikannya pilihan premium untuk fasilitas pelabuhan modern:

1. Efisiensi Kinerja Terbaik (High Performance Efficiency)

Rubber Fender Cone menawarkan efisiensi energi tertinggi di
antara semua jenis fender karet solid, seringkali mencapai tingkat EA/RF hingga
75-80% dalam kondisi defleksi nominal. Artinya, untuk sejumlah energi yang
diserap, gaya dorong balik yang dihasilkan relatif minimal. Keunggulan ini
sangat berharga dalam merancang dermaga baru di mana beban desain pada struktur
harus dibatasi.

2. Kestabilan Optimal

Berkat bentuk kerucutnya, fender ini memiliki stabilitas
geser yang sangat baik dalam semua arah. Stabilitas ini memastikan bahwa fender
mampu berfungsi dengan baik, bahkan ketika kapal merapat atau bergeser pada
sudut yang ekstrim atau ketika terjadi gaya geser yang kuat selama kondisi
pasang surut dan ombak yang dinamis. Kestabilan ini juga meminimalkan risiko
buckling (tekuk) atau kegagalan.

3. Ketahanan dan Umur Pakai Panjang (Durability)

Menggunakan karet vulkanisasi berkualitas tinggi, Rubber
Fender Cone menunjukkan ketahanan yang luar biasa terhadap penuaan akibat ozon,
air laut, dan paparan UV jika bahan baku yang tepat digunakan. Umur pakainya
yang panjang (seringkali melebihi 20 tahun) dan persyaratan perawatannya yang
minimal menghasilkan biaya siklus hidup (Life Cycle Cost) yang lebih rendah
bagi operator pelabuhan dibandingkan dengan solusi fender yang kurang efisien
atau memerlukan penggantian yang lebih sering.

4. Fleksibilitas Pemasangan

Rubber Fender ini dapat dipasang baik secara tunggal maupun
dalam konfigurasi ganda (double) atau majemuk (multiple) untuk melayani kapal
dengan berbagai ukuran dan persyaratan energi. Selain itu, desain modularnya
memungkinkan penggantian komponen individu (seperti panel depan atau bantalan
UHMW-PE) tanpa perlu membongkar seluruh unit fender, memberikan fleksibilitas
operasional dan kemudahan perawatan.

Secara ringkas, Rubber Fender Cone adalah solusi
perlindungan dermaga yang unggul karena kemampuannya yang unik dalam
menyeimbangkan penyerapan energi maksimum dengan gaya reaksi minimum,
menjadikannya standar pilihan untuk memastikan keselamatan dan efisiensi di
pelabuhan-pelabuhan tersibuk di dunia.

Rubber Fender Cone

Material Utama Rubber Fender Cone

Material utama yang membentuk Rubber Fender Cone adalah
campuran karet yang diformulasikan secara khusus untuk memastikan kinerja
optimal dalam lingkungan laut yang keras. Bagian terpenting, yaitu badan karet
berbentuk kerucut (Cone Body), umumnya diproduksi menggunakan karet sintetis
atau kombinasi karet alam (Natural Rubber/NR) dan karet sintetis, yang paling
umum adalah SBR (Styrene Butadiene Rubber), meskipun varian seperti EPDM
(Ethylene Propylene Diene Monomer) atau Neoprene (Polychloroprene) juga dapat
digunakan, tergantung pada spesifikasi ketahanan lingkungan yang dibutuhkan.

Pemilihan material adalah faktor kritis yang menentukan
kinerja, durabilitas, dan usia pakai dari Rubber Fender Cone. Komponen utama
dari fender ini, yaitu badan karet kerucut, dibuat melalui proses vulkanisasi
menggunakan formulasi khusus dari karet alam (Natural Rubber/NR) atau karet
sintetis.

Umumnya, Rubber Fender Cone menggunakan campuran karet
berbasis SBR (Styrene Butadiene Rubber), atau seringkali kombinasi SBR dengan
NR. SBR dipilih karena menawarkan keseimbangan yang sangat baik antara
ketahanan aus, kekuatan tarik (tensile strength), dan harga yang kompetitif,
menjadikannya pilihan ideal untuk aplikasi Heavy-Duty seperti fender. Untuk
aplikasi di lingkungan yang sangat keras atau memiliki kebutuhan khusus,
terkadang ditambahkan material lain seperti EPDM (Ethylene Propylene Diene
Monomer) untuk meningkatkan ketahanan terhadap ozon dan UV, atau Neoprene
(Polychloroprene) untuk ketahanan terhadap minyak dan api.

Yang terpenting, campuran karet ini diperkaya dengan
berbagai aditif, termasuk bahan pengisi (seperti carbon black untuk menambah
kekuatan dan ketahanan abrasi), agen vulkanisasi (seperti sulfur), dan
anti-oksidan/anti-ozonan untuk melindungi material dari degradasi lingkungan.
Kekerasan (Shore Hardness) dari karet ini biasanya dikontrol ketat, berkisar
antara 50 hingga 65 Shore A, untuk mencapai keseimbangan optimal antara
fleksibilitas (untuk defleksi) dan kekuatan (untuk reaksi yang terkontrol).

Rubber Fender Cone 1200

Analisis Teknis Rubber Fender Cone

Analisis teknis dari Rubber Fender Cone berfokus pada
evaluasi kinerja dan karakteristik strukturalnya berdasarkan prinsip-prinsip
mekanika material dan rekayasa kelautan. Kinerja fender ini diukur terutama
melalui kurva Defleksi vs. Gaya Reaksi (Reaction Force – RF) dan Defleksi vs.
Penyerapan Energi (Energy Absorption – EA). Keunggulan teknis utama dari fender
tipe ini terletak pada rasio efisiensi energi yang superior, yang menjadikannya
pilihan utama untuk struktur dermaga yang memerlukan perlindungan maksimal
dengan membatasi gaya reaksi yang ditransfer.

Prinsip Kerja dan Kurva Kinerja

Secara teknis, Rubber Fender Cone beroperasi berdasarkan
prinsip kompresi elastis. Ketika kapal bersandar, badan karet kerucut mengalami
deformasi atau defleksi. Desain geometris kerucut terpotong (truncated cone)
sangat cerdik; ia memaksa material karet untuk mengalami deformasi seragam,
yang memungkinkan defleksi maksimum hingga 70% dari tinggi nominalnya tanpa
mengalami overloading lokal atau buckling yang tidak diinginkan.

Hal ini kontras dengan fender tipe lain (seperti Rubber
Fender Cell) yang memiliki batas defleksi yang lebih rendah. Dalam kurva
kinerjanya, defleksi akan ditampilkan pada sumbu horizontal, sementara RF dan
EA ditampilkan pada sumbu vertikal. Fender ini menunjukkan karakteristik unik
di mana peningkatan EA cenderung lebih curam daripada peningkatan RF setelah
defleksi awal. Ini menghasilkan rasio EA/RF yang tinggi (seringkali melebihi
0.70 atau 70%), yang secara teknis berarti fender mampu menyerap sejumlah besar
energi tumbukan (EA) sementara gaya dorong baliknya ke kapal (RF) dijaga pada
batas yang relatif rendah, sehingga mengurangi beban desain pada dermaga.

Rubber Fender Cone

Faktor Desain Kritis: Stabilitas dan Geometri

Stabilitas adalah pertimbangan teknis krusial. Desain
kerucut memberikan stabilitas geser (shear stability) yang sangat baik dalam
semua arah. Dalam operasi pelabuhan, gaya sandar kapal tidak selalu tegak lurus
(normal) terhadap permukaan dermaga; seringkali terjadi gaya geser horizontal
dan vertikal. Fender ini dirancang untuk menahan gaya geser lateral yang
substansial, memastikan bahwa fender tetap berada dalam kondisi kompresi yang
stabil, mencegah deformasi permanen, dan meminimalkan risiko kegagalan struktural.

Kekuatan material karet yang divulkanisasi juga dianalisis
secara ketat untuk memastikan bahwa tegangan yang dihasilkan pada defleksi
maksimum berada di bawah batas kegagalan material. Faktor keamanan (Safety
Factor) selalu diterapkan dalam perhitungan desain untuk mengakomodasi variasi
lingkungan, ketidakpastian dalam kecepatan sandar kapal, dan toleransi
manufaktur.

Peran Komponen Pendukung dalam Analisis Teknis

Analisis teknis sistem fender Cone tidak lengkap tanpa
mempertimbangkan komponen pendukungnya:

• Panel Depan (Frontal Frame): Analisis elemen hingga (Finite
  Element Analysis/FEA) diterapkan pada panel baja ini untuk memastikan bahwa ia
  mampu mendistribusikan gaya reaksi yang berasal dari titik kontak dengan badan
  karet ke area yang luas pada lambung kapal tanpa mengalami kegagalan tekuk atau
  yielding. Spesifikasi kekuatan baja (misalnya, yield strength Fy) dan dimensi
  panel dihitung untuk membatasi tekanan permukaan yang ditransmisikan ke lambung
  kapal agar tidak melebihi batas yang disyaratkan oleh standar maritim (umumnya
  sekitar 25-30 ton per meter persegi).

• UHMW-PE Facing Pad: Kinerja bantalan gesek dianalisis
  berdasarkan koefisien gesek (Coefficient of Friction – CoF). CoF yang rendah
  (biasanya μ<0.20) sangat penting karena gaya geser yang dihasilkan oleh
  gesekan kapal harus dipertimbangkan dalam desain jangkar dan struktur dermaga.
  Semakin rendah CoF, semakin kecil gaya geser yang harus ditanggung oleh rantai
  penahan dan struktur utama.

• Sistem Penjangkaran (Anchorage System): Baut dan rantai
  penahan dianalisis untuk menahan gaya tarik, gaya geser, dan momen guling yang
  dihasilkan selama skenario sandar paling ekstrem. Kekuatan baut (misalnya,
  grade 8.8 atau 10.9) dan materialnya harus dipilih untuk menahan beban
  kombinasi ini, memastikan sistem fender tetap terikat kuat pada dermaga.

Kesimpulannya, analisis teknis Rubber Fender Cone adalah
proses multiaspek yang mengintegrasikan mekanika material, rekayasa struktural,
dan hidrodinamika. Keberhasilannya terletak pada desain kerucut yang secara
cerdas mengoptimalkan penyerapan energi terhadap gaya reaksi, menghasilkan
sistem perlindungan dermaga yang sangat efisien, stabil, dan andal untuk
kapal-kapal berukuran besar dan mega-kapal di pelabuhan modern.

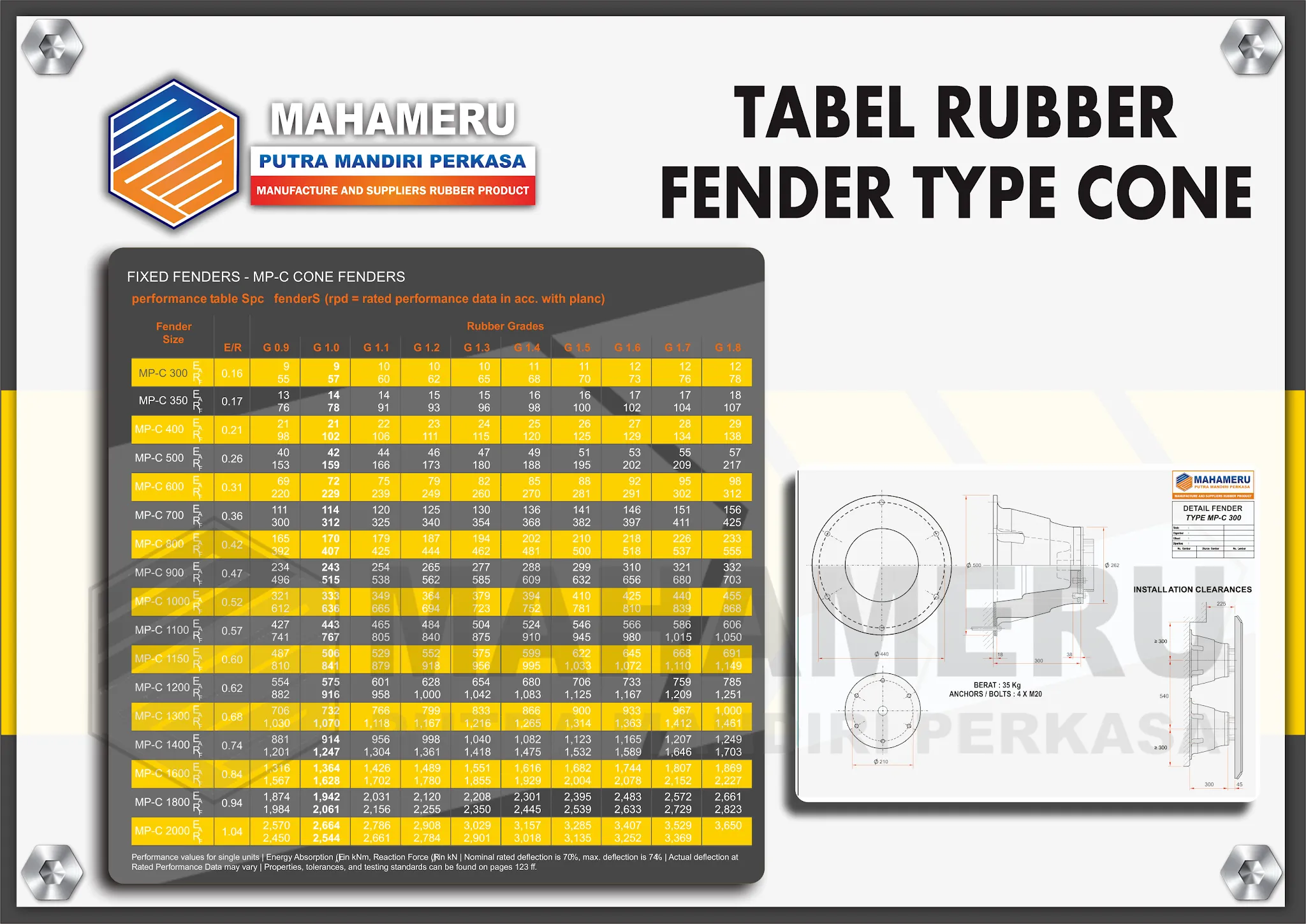

Tabel Ukuran Rubber Fender Cone

Ukuran dan Spesifikasi Rubber Fender Cone

Ukuran dan spesifikasi dari Rubber Fender Cone merupakan
parameter teknis krusial yang menentukan kapasitas kinerja suatu unit fender
dan kesesuaiannya dengan kebutuhan operasional pelabuhan tertentu.

Fender jenis ini diproduksi dalam berbagai dimensi untuk
mengakomodasi spektrum kapal yang luas, mulai dari kapal regional hingga
mega-vessel global. Ukuran dasar suatu Fender ini ditentukan oleh Tinggi
Nominal (Nominal Height), yang umumnya berkisar antara 600 mm hingga 3000 mm
(atau lebih besar untuk kebutuhan khusus), dan Diameter Dasar (Base Diameter).

Hubungan Ukuran dengan Kinerja Teknis

Secara teknis, Tinggi Nominal adalah dimensi yang paling
signifikan karena ia secara langsung berbanding lurus dengan kapasitas
penyerapan energi (EA) dan gaya reaksi (RF). Semakin tinggi ukuran fender,
semakin besar volume material karet yang tersedia untuk kompresi, yang berarti
fender dapat menyerap energi kinetik yang lebih besar dari kapal.

Produsen dan insinyur kelautan menggunakan tabel kinerja
yang terperinci, yang mengaitkan setiap ukuran nominal (misalnya, SC 1000H, SC
1600H, SC 2000H) dengan nilai EA dan RF yang telah ditentukan pada persentase
defleksi standar (umumnya 52.5% dan 70%). Pemilihan ukuran yang tepat
didasarkan pada perhitungan energi sandar yang diperlukan oleh kapal desain
(design vessel) yang paling besar dan berpotensi memberikan dampak terberat di
berth tersebut.

Spesifikasi Material dan Komponen Pendukung

Selain dimensi fisik badan karet, ukuran juga mencakup
spesifikasi dari komponen pendukung, yaitu Panel Depan (Frontal Frame) dan
Bantalan Gesek (UHMW-PE Pad). Ukuran panel depan dihitung berdasarkan tekanan
permukaan (surface pressure) yang diizinkan pada lambung kapal. Panel harus
cukup besar untuk mendistribusikan gaya reaksi yang dihasilkan oleh fender.
Ukuran panel umumnya jauh lebih besar daripada diameter dasar fender kerucut
itu sendiri; misalnya, untuk fender dengan tinggi 1800 mm, panel dapat berukuran
3000 mm x 4500 mm.

Dimensi ini memastikan bahwa tekanan yang ditransfer ke
lambung kapal (dalam ton/meter persegi) berada di bawah batas aman yang
ditentukan oleh standar. Ketebalan lapisan UHMW-PE (misalnya 50 mm hingga 100
mm) juga merupakan bagian dari spesifikasi ukuran, karena ketebalan ini
memengaruhi daya tahan abrasi dan umur layanan panel.

Toleransi dan Klasifikasi Kekuatan

Dalam spesifikasi ukuran, toleransi manufaktur adalah
pertimbangan penting. Karena fender dibuat melalui proses vulkanisasi karet,
standar industri mengizinkan toleransi dimensi tertentu (biasanya ±10 mm hingga
±20 mm untuk dimensi besar) yang tidak boleh memengaruhi kinerja teknis secara
signifikan.

Selain itu, Rubber Fender Cone sering diklasifikasikan
berdasarkan tingkat Kekuatan Karet (Rubber Grade). Fender dengan tingkat
kekuatan yang lebih tinggi (ditandai dengan huruf atau angka, misalnya
“G2” atau “High-Grade”) mampu menahan defleksi yang lebih
besar dan tekanan yang lebih tinggi, yang memengaruhi nilai EA dan RF akhir.
Insinyur harus memastikan bahwa fender yang dipesan memenuhi klasifikasi
kekuatan yang diperlukan untuk operasi pelabuhan yang dimaksud.

Rubber Fender Cone

Aplikasi dan Pemasangan Rubber Fender Cone

Rubber Fender Cone adalah solusi perlindungan dermaga
berkinerja tinggi yang dipilih untuk berbagai aplikasi maritim karena
efisiensinya yang luar biasa dalam menyeimbangkan penyerapan energi tinggi
dengan gaya reaksi rendah. Penerapan fender ini sangat dipengaruhi oleh jenis
fasilitas, ukuran kapal yang dilayani, dan kondisi lingkungan operasional.

Aplikasi Utama Rubber Fender Cone

Penerapan Rubber Fender Cone difokuskan pada fasilitas yang
menangani kapal berbobot mati (DWT) besar dan memiliki volume lalu lintas
tinggi, di mana keandalan dan kapasitas perlindungan yang superior sangat
dibutuhkan.

1. Terminal Peti Kemas (Container Terminals)

Ini adalah aplikasi utama. Kapal kontainer modern, terutama
ULCV (Ultra Large Container Vessels), menghasilkan energi kinetik yang sangat
besar saat bersandar. Fender ini dipilih karena kemampuannya menyerap energi
tumbukan yang masif (EA) sambil membatasi tekanan yang ditransfer ke lambung
kapal. Desainnya yang kokoh dan efisiensi EA/RF yang tinggi menjadikannya ideal
untuk melindungi struktur dermaga mahal dari beban kejut yang berulang.

2. Terminal Curah Cair dan Gas (Oil & Gas Jetties)

Fasilitas yang menangani kapal tanker minyak, LNG, dan LPG
memerlukan standar keselamatan tertinggi. Kegagalan fender di sini dapat
menyebabkan kebocoran yang berakibat bencana lingkungan atau ledakan. Fender
ini memberikan jaminan kapasitas penyerapan energi yang andal dan kontrol gaya
reaksi yang ketat, yang sangat penting untuk melindungi struktur jetty dan
perpipaan yang sensitif.

3. Terminal Curah Kering (Bulk Cargo Terminals)

Dermaga yang melayani kapal bulk carrier (misalnya,
batubara, bijih besi, gandum) juga sangat bergantung pada Fender. Kapal-kapal
ini sering memiliki lambung yang relatif kaku dan berbobot besar. Fender ini
menyediakan kapasitas yang diperlukan untuk menahan gaya dari kapal-kapal besar
ini, memastikan kelancaran bongkar muat tanpa kerusakan struktural pada dermaga
maupun kapal.

4. Dermaga Umum dan Kapal Pesiar (General Cargo & Cruise
Terminals) 🛳️

Meskipun kapal pesiar biasanya bersandar pada kecepatan yang
sangat rendah, mereka memiliki lambung yang rentan terhadap kerusakan kosmetik.
Fender dapat dikonfigurasi untuk memberikan gaya reaksi yang sangat rendah,
sehingga ideal untuk dermaga kapal pesiar. Pada dermaga umum, fleksibilitas
fender ini memungkinkan fasilitas untuk melayani berbagai ukuran kapal, dari
kapal kargo kecil hingga besar, dengan penyesuaian tata letak fender yang
minimal.

Rubber Fender Cone

Proses dan Pertimbangan Pemasangan Rubber Fender Cone

Pemasangan sistem Rubber Fender Cone memerlukan perencanaan
teknik yang cermat untuk memastikan kinerja yang optimal dan umur pakai yang
panjang. Prosesnya melibatkan beberapa tahapan utama dan pertimbangan teknis.

1. Desain dan Penentuan Ukuran Fender

Sebelum pemasangan, insinyur harus menyelesaikan perhitungan
energi sandar berdasarkan kapal desain terbesar (Design Vessel) dan kondisi
lingkungan (angin, arus, pasang surut) di lokasi tersebut. Hasil perhitungan
ini menentukan ukuran nominal (Tinggi) dan jumlah unit fender yang akan
dipasang. Desain juga mencakup penentuan ukuran dan spesifikasi Panel Depan
untuk memastikan gaya reaksi didistribusikan secara aman ke lambung kapal.

2. Persiapan Struktur Dermaga

Struktur dermaga, biasanya beton bertulang, harus disiapkan
untuk menerima beban tinggi dari fender. Area pemasangan harus rata dan mulus.
Lubang-lubang untuk baut jangkar (anchor bolts) harus dibor dengan presisi
tinggi. Karena beban geser dan tarik pada fender sangat signifikan, sistem
penjangkaran (misalnya, baut chemical anchor atau through bolts) harus memiliki
kekuatan tarik dan geser yang diverifikasi secara struktural.

3. Pemasangan Badan Karet dan Panel

Proses pemasangan fisik biasanya dilakukan dalam urutan
berikut:

Pemasangan Badan Karet (Cone Body): Badan karet kerucut
diangkat dan diposisikan. Pelat baja internal fender diamankan ke beton dermaga
menggunakan baut jangkar, dikencangkan hingga torsi yang ditentukan untuk
memastikan ikatan yang kuat.

Pemasangan Panel Depan (Frontal Frame): Panel baja, yang
sudah dilengkapi dengan lapisan UHMW-PE, diangkat dan digantung di depan badan
karet.

Instalasi Rantai dan Aksesori: Rantai penahan (Chains)
dipasang antara panel depan dan struktur dermaga. Rantai ini berfungsi sebagai
pengaman sekunder, menahan beban geser yang signifikan, dan menjaga panel tetap
pada tempatnya.

4. Pengawasan dan Toleransi

Pengawasan yang ketat selama pemasangan sangat penting.
Toleransi vertikal dan horizontal untuk posisi fender harus dipatuhi. Kesalahan
penempatan dapat mengakibatkan distribusi beban yang tidak merata atau, dalam
kasus terburuk, kegagalan struktural dini. Setelah instalasi, inspeksi akhir
dilakukan untuk memastikan semua sambungan baut telah dikencangkan dengan torsi
yang benar, rantai telah disesuaikan dengan ketegangan yang tepat, dan
permukaan UHMW-PE tidak rusak. Pemasangan yang benar menjamin bahwa Rubber
Fender Cone dapat memberikan perlindungan yang andal dan mencapai umur layanan
desainnya yang panjang.

Rubber Fender Cone

FAQ Umum Mengenai Rubber Fender Cone

1. Apa itu Rubber Fender Cone?

Rubber Fender Cone adalah jenis fender karet solid
berkinerja tinggi dengan desain geometris berbentuk kerucut terpotong. Ia
dirancang khusus untuk menyerap energi kinetik kapal saat bersandar ke dermaga,
menjadikannya salah satu fender paling efisien yang tersedia.

2. Apa keunggulan utama Rubber Fender Cone dibandingkan
fender tipe lain (seperti Fender Cell atau Fender V)?

Keunggulan utamanya adalah rasio efisiensi energi (EA/RF)
yang sangat tinggi. Artinya, ia mampu menyerap energi tumbukan (EA) yang besar
dengan menghasilkan gaya reaksi (RF) yang relatif rendah. Selain itu, ia
memiliki stabilitas geser yang unggul dan dapat menahan defleksi hingga 70%.

3. Bagaimana cara menentukan ukuran Rubber Fender Cone yang
dibutuhkan?

Ukuran ditentukan berdasarkan perhitungan energi sandar
(Berthing Energy Calculation). Perhitungan ini mempertimbangkan ukuran kapal
terbesar yang dilayani (Design Vessel), kecepatan sandar, dan kondisi
lingkungan (angin, arus). Hasilnya akan menentukan Tinggi Nominal fender yang
diperlukan untuk menyerap energi tersebut.

4. Apa itu Gaya Reaksi (Reaction Force/RF) dan mengapa harus
dibatasi?

Gaya Reaksi adalah gaya yang diberikan kembali oleh fender
ke lambung kapal dan struktur dermaga. Gaya ini harus dibatasi untuk melindungi
integritas struktural lambung kapal dari kerusakan tekanan tinggi dan membatasi
beban yang ditransfer ke konstruksi dermaga.

5. Bagaimana Rubber Fender Cone dipasang ke dermaga?

Fender dipasang menggunakan baut jangkar (anchor bolts)
berkekuatan tinggi yang ditanamkan ke struktur beton dermaga. Panel depan
diamankan di tempatnya dan dibantu oleh rantai penahan (Chains) yang menyerap
gaya geser vertikal dan horizontal.

Rubber Fender Cone

Kesimpulan Mengenai Rubber Fender Cone

Rubber Fender Cone (Fender Kerucut Karet) adalah solusi
perlindungan dermaga yang mewakili puncak efisiensi dalam rekayasa maritim
modern. Peran utamanya sangat penting dalam operasi pelabuhan: yaitu menyerap
energi kinetik tinggi yang dihasilkan oleh kapal-kapal besar saat bersandar.
Dengan demikian, fender ini berfungsi sebagai perisai vital, melindungi
integritas struktural baik dermaga yang mahal maupun lambung kapal yang
sensitif.

Keunggulan teknisnya terletak pada desain geometris
kerucutnya yang cerdik. Desain ini memungkinkan material karet untuk mengalami
defleksi maksimum (hingga 70$) tanpa kegagalan, menghasilkan rasio efisiensi
energi (EA/RF) yang sangat tinggi. Praktisnya, ini berarti Fender ini dapat
menyerap energi yang jauh lebih besar daripada tipe fender lain, sambil
membatasi gaya reaksi (Reaction Force) yang ditransfer kembali ke struktur.
Pembatasan RF ini sangat krusial untuk menjaga batas tekanan permukaan yang
aman pada lambung kapal dan meminimalkan beban desain pada dermaga.

Produsen Rubber Fender Cone Berkualitas Tinggi dengan Harga
Terjangkau di Indonesia

Jangan Tunda Lagi, Dapatkan Rubber Fender Cone Berkualitas
Terbaik dari Kami!

Anda telah memahami analisis teknis, keunggulan efisiensi,
dan aplikasi krusial dari Rubber Fender Cone. Memilih fender yang tepat adalah
investasi jangka panjang untuk keamanan, efisiensi, dan integritas struktural
fasilitas pelabuhan Anda.

Mengapa Harus Membeli Rubber Fender Cone dari Mahameru Putra
Mandiri Perkasa?

• Kualitas Terjamin dan Teruji: Kami menyediakan Rubber Fender
  Cone yang diproduksi dengan standar material dan vulkanisasi tertinggi,
  memastikan kapasitas penyerapan energi (EA) yang optimal dan daya tahan jangka
  panjang di lingkungan laut yang ekstrem.

• Efisiensi Biaya Siklus Hidup: Meskipun investasi awal
  mungkin dipertimbangkan, produk kami menawarkan umur pakai yang superior dan
  meminimalkan biaya perawatan, menghasilkan total biaya siklus hidup (Life Cycle
  Cost) yang jauh lebih rendah.

• Solusi Lengkap: Kami tidak hanya menyediakan badan karet,
  tetapi juga Panel Depan Baja Galvanis dan UHMW-PE Facing Pad dengan spesifikasi
  teknis yang disesuaikan secara presisi untuk kebutuhan dermaga Anda.

Jangan biarkan risiko kerusakan kapal atau dermaga
menghambat operasional Anda. Tingkatkan keamanan pelabuhan Anda sekarang juga
dengan solusi Rubber Fender Cone yang andal.

Hubungi tim ahli kami hari ini untuk konsultasi gratis dan
penawaran harga terbaik yang disesuaikan dengan kebutuhan spesifik proyek Anda!

Selain memproduksi Rubber Fender Cone, Kami Mahameru Putra Mandiri Perkasa juga memproduksi berbagai macam jenis fender, seperti: Rubber Fender V, Rubber Fender Cell, Rubber Fender Cylinder, Rubber Fender D, Rubber Fender Square, Fender Tug Boat, Serta Frontal Frame dan Anchor Bolt.

Kami Mahameru Putra Mandiri Perkasa merupakan salah satu perusahaan yang bergerak dalam bidang industri karet konstruksi, besi konstruksi seperti aksesoris pelabuhan, aksesoris jembatan, jalan tol, gedung, dll. Kami memproduksi berbagai macam produk dengan kualitas yang terjamin dengan harga terjangkau.

Account Rekening atas nama Perusahaan (bukan atas nama pribadi). Sehingga menjamin keamanan setiap transaksi dengan konsumen. Informasi dan permintaan penawaran  terbaik hubungi kami :

Email : mahameruputramandiri@gmail.com

Call & WA : 082245923265

-Fajar Achmadi-
