Dalam sistem perlindungan dermaga, pemilihan fender perlu disesuaikan dengan dimensi struktur, posisi bidang kontak, serta sistem fastening yang telah direncanakan. Rubber Fender Tipe Cell 500 digunakan sebagai bagian dari sistem perlindungan pada area sandar, dengan konstruksi berbentuk cell dan flange sebagai bagian pemasangannya. Data seperti dimensi, lubang baut, material, hardness, dan berat perlu dicocokkan dengan drawing atau datasheet sebelum digunakan pada proyek.
Apa Itu Rubber Fender Tipe Cell?
Rubber Fender Tipe Cell adalah fender karet berbentuk cell yang dipasang pada struktur dermaga untuk menjadi bidang perantara antara lambung kapal dan konstruksi. Saat terjadi kontak selama proses sandar atau manuver, fender membantu mengurangi kontak langsung antara kapal dengan permukaan struktur.
Konstruksi tipe cell umumnya memiliki badan karet dengan flange pada bagian ujung yang berfungsi sebagai area pemasangan. Flange tersebut dihubungkan ke struktur menggunakan baut dan komponen fastening yang mengikuti pola lubang pada produk serta detail konstruksi dermaga.
Fungsi Rubber Fender Tipe Cell 500
Pada fasilitas sandar, fender ditempatkan pada titik-titik yang berpotensi menerima kontak dari lambung kapal. Keberadaannya membuat permukaan karet menjadi bagian yang berinteraksi terlebih dahulu dengan kapal sebelum gaya kontak diteruskan ke komponen struktur dermaga.
Penggunaan Rubber Fender Tipe Cell juga perlu dilihat sebagai bagian dari satu sistem, bukan sebagai komponen yang berdiri sendiri. Jarak pemasangan, elevasi, posisi terhadap struktur, karakteristik kapal, dan konfigurasi fastening perlu diperhitungkan agar susunan fender sesuai dengan rancangan fasilitas.
Spesifikasi Rubber Fender Tipe Cell 500
Rubber Fender Tipe Cell 500 merupakan fender karet berbentuk silinder yang dilengkapi flange pada kedua sisi. Produk ini dirancang sebagai perlindungan struktur dermaga terhadap kontak dan benturan kapal, sekaligus mendukung sistem pemasangan menggunakan baut pada flange.

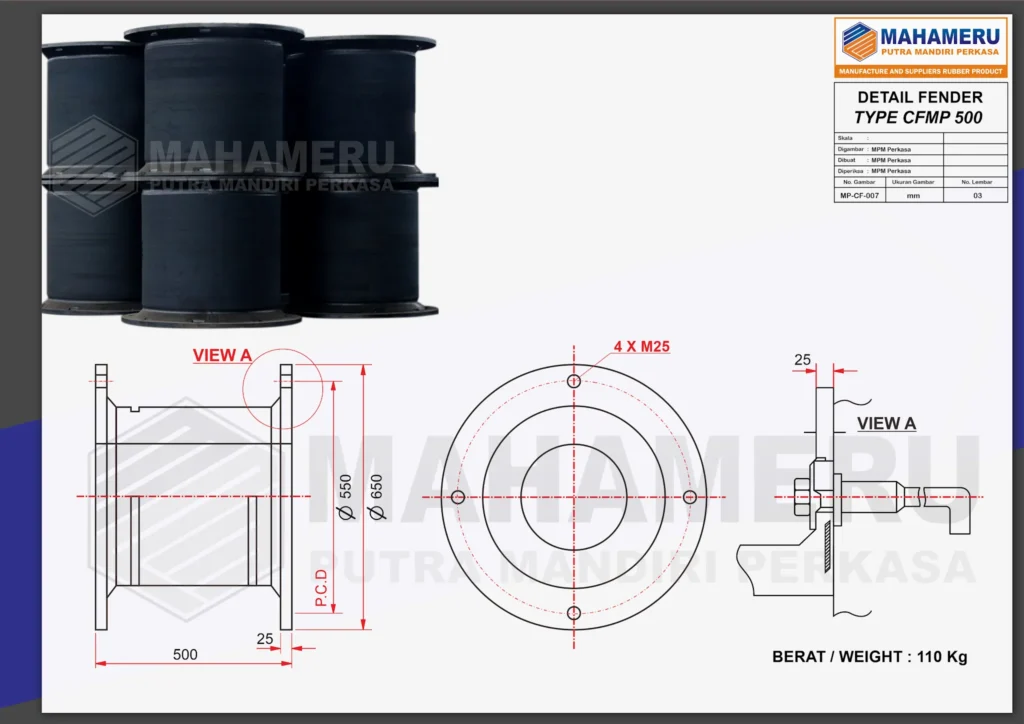

Dimensi Utama
Berdasarkan drawing, Cell 500 memiliki panjang keseluruhan 500 mm. Diameter badan utama tercatat Ø550 mm, sedangkan diameter maksimum flange mencapai Ø650 mm. Ketebalan flange yang ditunjukkan pada drawing adalah 25 mm.
Lubang Baut dan Pemasangan
Pada bagian flange terdapat 4 lubang baut M25 yang tersusun secara simetris. Konfigurasi tersebut digunakan sebagai titik pemasangan fender pada struktur dermaga dengan sistem fastening yang sesuai dengan kebutuhan proyek.
Bentuk dan Konstruksi
Cell 500 memiliki konstruksi badan berbentuk silinder dengan flange pada kedua ujungnya. Desain ini memberikan area pemasangan yang kuat dan stabil. Material karet digunakan sebagai elemen pelindung untuk membantu menyerap energi kontak antara kapal dan struktur dermaga.
Berat Produk
Berdasarkan informasi pada drawing, Rubber Fender Cell 500 memiliki berat sekitar 110 kg per unit. Dimensi, posisi lubang baut, dan metode pemasangan perlu disesuaikan dengan drawing teknis sebelum digunakan dalam pekerjaan konstruksi.
Aplikasi Rubber Fender Tipe Cell 500
Penggunaan Rubber Fender Tipe Cell 500 dapat diterapkan pada berbagai konfigurasi fasilitas sandar. Namun, pemilihannya tetap perlu mempertimbangkan ukuran kapal, pola manuver, bentuk struktur, posisi bidang kontak, serta sistem perlindungan yang digunakan secara keseluruhan.
Dermaga Peti Kemas
Pada dermaga peti kemas, fender dapat ditempatkan sepanjang sisi quay wall sebagai titik perlindungan terhadap kontak lambung kapal. Susunan dan jarak antar-unit perlu disesuaikan dengan elevasi area sandar, posisi struktur, serta konfigurasi sistem fender yang dirancang untuk fasilitas tersebut.
Dermaga Curah
Dermaga curah melayani kapal dengan karakteristik dan ukuran yang beragam sesuai jenis komoditas yang diangkut. Pemasangan fender pada fasilitas ini perlu mengikuti titik kontak kapal dan kondisi struktur, termasuk ruang yang tersedia untuk flange dan komponen fastening.
Dermaga Industri
Pada terminal industri, sistem sandar dapat memiliki konfigurasi yang berbeda dari dermaga umum karena mengikuti kebutuhan fasilitas tertentu. Rubber Fender ini dapat ditempatkan pada bagian struktur yang dirancang menerima kontak kapal dengan tetap memperhatikan dimensi, elevasi, dan detail pemasangannya.
Dermaga Jetty
Struktur jetty memiliki bagian yang memanjang dari daratan menuju area perairan sehingga titik kontak kapal dapat tersebar pada beberapa bagian struktur. Penempatan fender perlu memperhatikan posisi pile atau elemen struktur lainnya, arah kapal saat mendekat, serta ruang yang tersedia untuk pemasangan flange dan fastening.
Kesimpulan
Penggunaan Rubber Fender Tipe Cell 500 perlu didasarkan pada kesesuaian antara spesifikasi produk dan rancangan sistem perlindungan dermaga. Dimensi badan, flange, pola lubang, ukuran baut, berat, material, hardness, serta konfigurasi pemasangan merupakan data yang perlu diverifikasi melalui drawing atau datasheet.
Dengan pemeriksaan tersebut, fender dapat disiapkan berdasarkan kondisi struktur dan kebutuhan pemasangan yang sebenarnya, bukan hanya berdasarkan ukuran nominal pada nama produk.
FAQ Rubber Fender Tipe Cell 500
1. Apa yang perlu diperiksa sebelum memilih Rubber Fender Tipe Cell 500?
Data yang perlu diperiksa antara lain dimensi produk, ukuran badan dan flange, pola lubang baut, material karet, hardness, berat, serta detail fastening. Semua parameter sebaiknya disesuaikan dengan drawing dan kebutuhan proyek.
2. Apakah angka 500 menunjukkan seluruh dimensi produk?
Tidak. Angka 500 merupakan bagian dari penamaan atau ukuran nominal tipe fender. Dimensi lainnya seperti diameter badan, flange, panjang, dan pola lubang pemasangan harus dilihat pada drawing teknis.
3. Apa fungsi flange pada Rubber Fender Tipe Cell?
Flange menjadi bagian yang digunakan untuk menghubungkan fender dengan struktur dermaga melalui sistem baut atau fastening. Ukuran dan pola lubangnya harus sesuai dengan anchor bolt yang telah disiapkan.
4. Apakah hardness dapat ditentukan berdasarkan ukuran fender?
Tidak. Hardness merupakan parameter material yang ditetapkan berdasarkan spesifikasi produk atau kebutuhan desain. Ukuran nominal fender tidak secara otomatis menentukan nilai hardness.
5. Di mana Rubber Fender Tipe Cell 500 dapat digunakan?
Fender dapat digunakan pada fasilitas seperti dermaga peti kemas, dermaga curah, dermaga industri, dan jetty, selama dimensi serta konfigurasi pemasangannya sesuai dengan kebutuhan struktur dan sistem fender.
6. Mengapa drawing perlu diperiksa sebelum pemasangan?
Drawing memberikan informasi mengenai dimensi, pola lubang, flange, dan detail teknis lainnya yang dibutuhkan untuk memastikan produk dapat dipasang pada struktur yang telah disiapkan.
Konsultasikan Kebutuhan Rubber Fender Tipe Cell 500
Anda membutuhkan Rubber Fender Tipe Cell untuk kebutuhan dermaga anda? Pastikan spesifikasi produk telah sesuai dengan drawing, konfigurasi struktur, dan sistem fastening sebelum melakukan pemesanan.
Selain Rubber Fender Tipe Cell 500, MPM Perkasa juga menyediakan berbagai macam ukuran, mulai dari:
- Rubber Fender Tipe Cell 300
- Rubber Fender Tipe Cell 400
- Rubber Fender Tipe Cell 600
- Rubber Fender Tipe Cell 800
- Rubber Fender Tipe Cell 1000
- Rubber Fender Tipe Cell 1150
- Rubber Fender Tipe Cell 1250
- Rubber Fender Tipe Cell 1450
- Rubber Fender Tipe Cell 1600
- Rubber Fender Tipe Cell 1700
- Rubber Fender Tipe Cell 2000
- Rubber Fender Tipe Cell 2250
- Rubber Fender Tipe Cell 2500
- Rubber Fender Tipe Cell 3000
