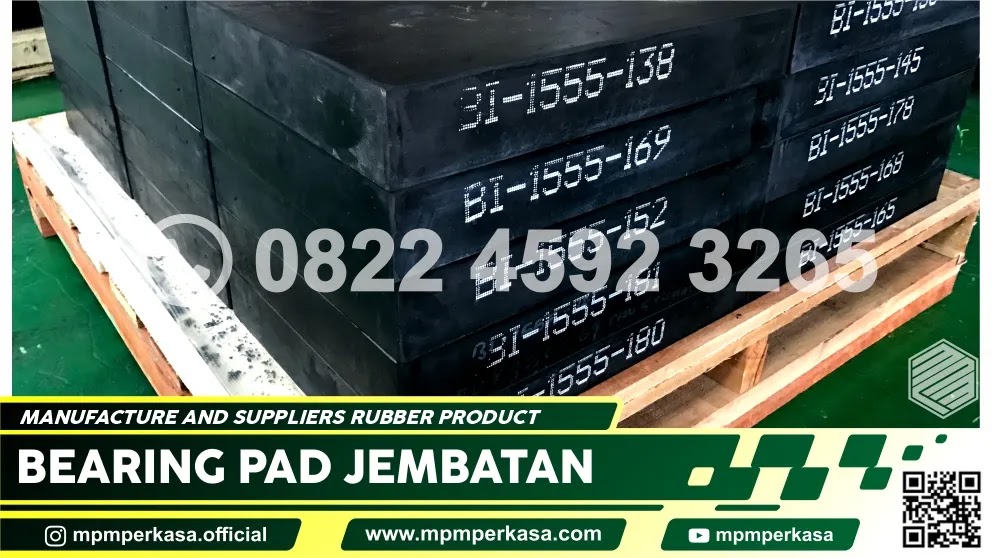

| Karet Bearing Pad Jembatan – Elastomer Bearing Pad di Banten |
Pengertian Tentang Karet Bearing Pad Jembatan
Karet Bearing Pad Jembatan adalah perangkat elastomer yang
diletakkan pada titik tumpu jembatan, yaitu antara balok penopang (gelagar/
girder) dan kepala pilar (pier head). Material utamanya terbuat dari karet alam
(Natural Rubber) atau karet sintetis (Neoprene), yang dipilih karena sifatnya
yang elastis namun mampu menahan beban vertikal yang besar.
Secara umum, terdapat dua jenis utama, namun yang paling
relevan dan vital untuk jembatan besar di zona gempa adalah Laminated
Elastomeric Bearing (Bantalan Elastomer Berlapis). Jenis ini terdiri dari
lapisan-lapisan karet yang sangat tebal, diinterkalasi atau diperkuat dengan
pelat-pelat baja tipis yang disebut lamina. Pelat baja ini berfungsi untuk
menahan deformasi lateral karet, memungkinkannya menopang beban vertikal yang
besar sambil tetap mempertahankan fleksibilitas horizontal yang tinggi—sebuah
kombinasi sifat yang mustahil dicapai tanpa lamina.
![]() |

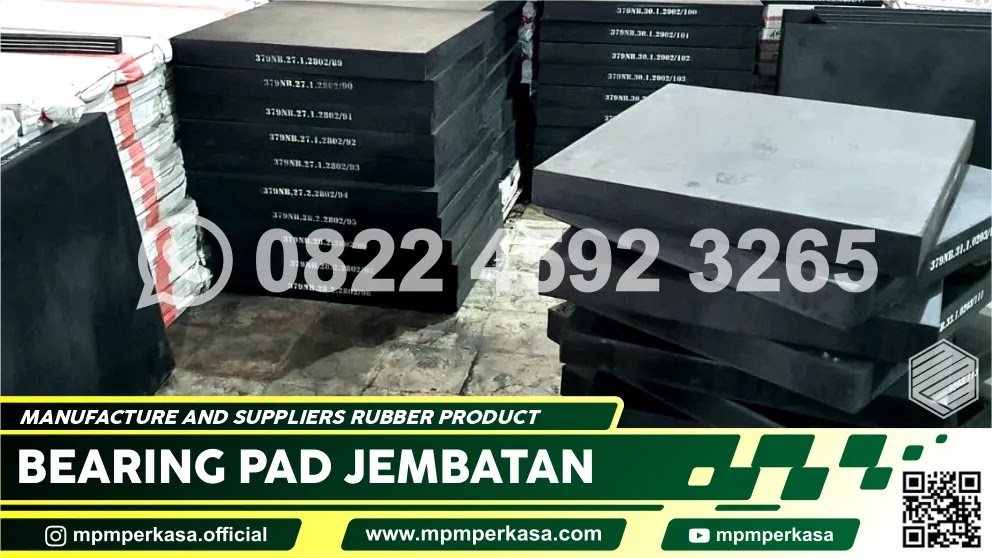

| Karet Bearing Pad Jembatan – Elastomer Bearing Pad di Banten |
Fungsi Karet Bearing Pad Jembatan
Fungsi Karet Bearing Pad Jembatan adalah sebagai penopang
beban vertikal utama, di mana bantalan karet ini bertugas menerima seluruh
berat girder (beban mati) dan lalu lintas (beban hidup), mendistribusikannya
secara merata ke pilar. Kedua, Bantalan Karet memungkinkan akomodasi rotasi
kecil pada girder akibat defleksi lentur saat kendaraan melintas, mencegah
tegangan berlebihan pada titik tumpu.
Fungsi yang paling vital adalah mengakomodasi pergerakan
horizontal. Bantalan ini memungkinkan girder bergerak secara lateral untuk
merespons perubahan suhu (pemuaian dan penyusutan) dan, yang terpenting, gaya
gempa.
Saat gempa, Bantalan Karet bertindak sebagai isolator
seismik, menyerap dan memperlambat transmisi energi horizontal dari pilar ke
girder melalui regangan lateralnya. Kemampuan ini sangat penting untuk mencegah
jembatan tergelincir (unseating) atau pilar mengalami kerusakan geser parah,
memastikan integritas struktural jembatan di kawasan seismik aktif seperti di
daerah Banten.
![]() |
| Spesifikasi Karet Bearing Pad Jembatan |
Spesifikasi Teknis dan Kualitas Standar Karet Bearing Pad
Jembatan
Mengingat peran vital ini, Karet Bearing Pad Jembatan yang
digunakan pada jembatan di Banten harus memenuhi standar mutu yang ketat.
Standar ini umumnya merujuk pada regulasi nasional (SNI) yang mengacu pada
standar internasional seperti AASHTO (American Association of State Highway and
Transportation Officials)
1. Standar Mutu Material dan Komposisi
a. Kualitas Karet
Mutu bahan karet harus menjadi perhatian utama. Untuk
bearing pad di zona gempa, sangat disarankan menggunakan karet alam (Natural
Rubber) dengan persentase kemurnian yang tinggi (seringkali di atas 60%). Karet
alam memiliki sifat yang sangat baik dalam hal elongation (kemampuan mulur) dan
rebound (kembali ke bentuk semula), ideal untuk menahan deformasi berulang
akibat gempa. Alternatifnya, karet Neoprene (karet sintetis) sering digunakan
karena ketahanannya terhadap minyak, ozon, dan kondisi cuaca ekstrem di pesisir
Banten.
b. Kekerasan (Shore A Hardness)
Kekerasan karet harus dikontrol ketat, biasanya di sekitar
50 hingga 60 Shore A. Karet tidak boleh terlalu lunak (akan menyebabkan
deformasi vertikal berlebihan) atau terlalu keras (akan kehilangan
fleksibilitas horizontal yang dibutuhkan saat gempa).
2. Desain dan Dimensi yang Dikontrol
a. Ketebalan Lamina Baja
Pelat baja yang dilaminasi di dalam karet harus memiliki
ketebalan minimum dan kualitas baja yang ditentukan untuk memastikan kekakuan
vertikal yang diperlukan dan mencegah bulging (menggelembung) karet.
b. Tebal Lapisan Karet Individu
Ketebalan setiap lapisan karet (tanpa lamina) sangat
krusial, karena ini yang menentukan tingkat fleksibilitas horizontal total
Bantalan. Desain ini dihitung secara presisi berdasarkan analisis spektrum
respons gempa wilayah Banten yang menentukan seberapa besar perpindahan yang
harus dapat ditoleransi.
c. Uji Kualitas (Quality Assurance)
Setiap batch Bantalan Karet Jembatan harus melalui
serangkaian pengujian laboratorium yang ketat sebelum dipasang. Ini mencakup
uji tarik karet, uji tekan vertikal, dan yang paling penting, uji geser untuk
memverifikasi kemampuan Bantalan menahan perpindahan horizontal tanpa kerusakan
permanen.
terdapat beberapa ukuran yang sering ditemui dan dianggap
semi-standar dalam proyek infrastruktur di Indonesia. Salah satu dimensi yang
umum digunakan adalah panjang 650 mm, lebar 350 mm, dan tinggi 65 mm, yang
dirancang untuk menahan beban maksimal yang cukup besar, sekitar 175 ton.
Selain itu, variasi lain yang sering diaplikasikan, khususnya pada bentang
jembatan sedang, mencakup ukuran 450 mm x 400 mm x 40 mm yang memiliki
kapasitas beban sekitar 137 ton.
Terdapat pula ukuran yang sedikit lebih kecil, seperti 350
mm x 300 mm x 36 mm, yang sering disebut sebagai jenis standar PU tertentu.
Penting untuk dicatat bahwa lebar dan panjangnya (horizontal dimension) harus
proporsional dengan balok girder, sedangkan ketinggian total (tinggi)
ditentukan oleh jumlah lapisan karet dan pelat baja untuk menjamin
fleksibilitas horizontal yang memadai, terutama untuk ketahanan terhadap gempa,
dengan semua spesifikasi wajib memenuhi standar SNI dan AASHTO.
3. Pemeliharaan
Meskipun Karet Bearing Pad Jembatan dirancang untuk bertahan
puluhan tahun, lingkungan Banten yang lembap, panas, dan padat lalu lintas
memberikan tantangan besar.
- Kerusakan Umum: Kerusakan yang sering terdeteksi termasuk
retak akibat paparan UV dan ozon, delaminasi (lepasnya ikatan antara karet dan
lamina baja) akibat beban berulang, dan perpindahan berlebihan (over-shift)
yang menandakan kegagalan anchorage.
- Pentingnya Inspeksi Rutin: Sebuah bantalan yang rusak akan
menjadi titik lemah fatal. Inspeksi rutin oleh tim teknik PUPR di Banten sangat
penting untuk mendeteksi tanda-tanda kerusakan awal. Penggantian bearing pad
yang rusak harus dilakukan segera, karena menunda penggantian berarti
menurunkan drastis tingkat keselamatan jembatan saat gempa besar. Kelalaian
pemeliharaan di sini sama dengan meniadakan seluruh usaha isolasi seismik yang
telah dirancang.
![]() |
| Karet Bearing Pad Jembatan – Elastomer Bearing Pad di Banten |
FAQ: Karet Bearing Pad Jembatan
1. Apa itu Karet Bearing Pad Jembatan?
Jawab: Karet Bearing Pad Jembatan (Bantalan Elastomer)
adalah komponen vital yang diletakkan di antara balok jembatan (girder) dan
pilar penyangga (pier). Fungsinya adalah untuk menahan beban vertikal dari
jembatan sambil memungkinkan pergerakan horizontal dan rotasi kecil yang
disebabkan oleh perubahan suhu (pemuaian/penyusutan) dan gaya gempa.
2. Mengapa karet digunakan dan bukan material kaku seperti
baja atau beton?
Jawab: Karet dipilih karena sifatnya yang elastomer.
Material kaku tidak dapat mengakomodasi pergerakan horizontal dan rotasi. Jika
tumpuan terlalu kaku, tegangan akan terkonsentrasi dan merusak struktur
jembatan saat terjadi perubahan suhu atau guncangan gempa. Karet memastikan
perpindahan energi dan beban terjadi secara fleksibel dan merata.
3. Apa peran terpenting Bearing Pad dalam kaitannya dengan
gempa bumi?
Jawab: Peran terpentingnya adalah sebagai isolator seismik.
Saat gempa, Bantalan Karet menyerap sebagian besar energi gempa dengan meregang
secara horizontal. Hal ini memperlambat transmisi gaya gempa ke girder,
mencegah jembatan dari risiko tergelincir dari pilar (unseating) atau kerusakan
geser yang parah pada pilar.
4. Material karet apa yang biasanya digunakan?
Jawab: Material yang umum digunakan adalah Karet Alam
(Natural Rubber) yang dikenal memiliki elastisitas tinggi dan baik dalam
menahan beban, atau Karet Sintetis Neoprene (Polikloroprena) yang menawarkan
ketahanan yang lebih baik terhadap cuaca ekstrem, minyak, dan ozon. Mutu
material harus memenuhi standar ketat seperti SNI atau AASHTO.
![]() |
| Karet Bearing Pad Jembatan – Elastomer Bearing Pad di Banten |
Kesimpulan Mengenai Karet Bearing Pad Jembatan
Karet Bearing Pad Jembatan, yang secara teknis dikenal
sebagai Bantalan Elastomer Jembatan, adalah sebuah komponen rekayasa teknik
sipil yang fungsinya jauh melampaui sekadar alas atau bantalan. Secara
fundamental, ia adalah perangkat yang terbuat dari bahan elastomer berkualitas
tinggi (karet alam atau sintetis Neoprene), sering kali diperkuat dengan
lapisan-lapisan pelat baja internal yang disebut lamina. Struktur berlapis ini
memungkinkan komponen tersebut mencapai dua sifat mekanis yang bertentangan namun
krusial secara simultan: kekakuan vertikal dan fleksibilitas horizontal.
Definisi fungsionalnya mencakup tiga peran utama yang
menjamin keberlangsungan dan keamanan jembatan. Pertama, bantalan ini adalah
media transfer beban vertikal primer, yang dengan aman memindahkan beban statis
(girder dan struktur) dan beban dinamis (lalu lintas) dari balok jembatan ke
pilar di bawahnya. Kedua, ia mengakomodasi rotasi kecil pada girder akibat
lenturan, yang sangat penting untuk mencegah konsentrasi tegangan yang dapat
merusak beton pada tumpuan.
Penyedia Karet Bearing Pad Jembatan Berkualitas dan Murah di Indonesia
Kami menyediakan Karet Bearing Pad Jembatan berkualitas
premium, diproduksi sesuai standar AASHTO dan SNI dengan komposisi karet alam
tinggi, menjamin elastisitas dan ketahanan superior. Amankan investasi
infrastruktur Anda dan pastikan keselamatan publik.
Hubungi tim Mahameru Putra Mandiri Perkasa hari ini untuk
konsultasi spesifikasi gratis dan dapatkan penawaran harga kompetitif untuk
produk Laminated Elastomeric Bearing yang teruji ketahanan seismiknya. Pesan
sekarang juga!
