Pendahuluan Tentang Elastomer Jembatan di Kalimantan
Kalimantan, sebagai pulau dengan ribuan aliran sungai besar,
mengandalkan jembatan bentang panjang sebagai urat nadi konektivitas
antarwilayah. Di balik kemegahan struktur jembatan ikonik seperti Jembatan
Mahakam IV atau Jembatan Tayan, terdapat komponen krusial yang bekerja yaitu
Elastomer Jembatan. Bantalan karet ini bukan sekadar pelapis, melainkan sistem
pertahanan utama yang memisahkan bagian atas jembatan (superstructure) dengan
fondasinya.
Di tengah karakteristik iklim tropis Kalimantan yang lembap
serta beban kendaraan berat dari sektor logistik dan pertambangan, elastomer
memegang peranan vital dalam menyerap energi getaran dan mengakomodasi pemuaian
akibat cuaca ekstrem. Tanpa elastomer yang berkualitas, tekanan besar dari
beban dinamis kendaraan dan fluktuasi suhu dapat memicu retak struktural pada
beton dan pilar jembatan.
![]() |
| Elastomer Jembatan |
Apa sih Elastomer Jembatan itu?
Elastomer Jembatan atau sering disebut Rubber Bearing Pad
adalah bantalan struktural yang berfungsi sebagai media perantara antara
gelagar jembatan (girder) dengan pilar penyangga (abutment). Terbuat dari
campuran karet alam atau sintetis (seperti neoprene), komponen ini dirancang
untuk memiliki elastisitas tinggi namun tetap mampu menahan beban vertikal yang
sangat berat dari konstruksi jembatan dan kendaraan yang melintas.
Fungsi utamanya adalah untuk mengakomodasi pergerakan
jembatan yang timbul akibat pemuaian suhu, penyusutan beton, serta gaya dinamis
seperti pengereman kendaraan atau getaran gempa.
![]() |
| Elastomer Jembatan |
Peran Elastomer Pada Sistem Jembatan
Peran Elastomer sebagai media penyalur beban
antara bangunan atas dengan bangunan bawah jembatan. Berdasarkan fungsinya
tersebut, maka kualitas dari bantalan karet yang akan digunakan dalam struktur
jembatan harus sesuai dengan persyaratan yang ditentukan sehingga perlu
dilakukan pengujian-pengujian di laboratorium untuk menguji kualitas dari
bantalan karet tersebut.
Fungsi Utama Elastomer Jembatan
Fungsi utama Elastomer Jembatan adalah sebagai media
penyalur beban sekaligus peredam gaya. Secara spesifik, fungsi tersebut terbagi
menjadi tiga poin krusial:
- Akomodasi Pergerakan (Termal dan Struktural): Jembatan akan
memuai saat panas dan menyusut saat dingin. Selain itu, beton memiliki sifat
rangkak (creep). Elastomer memungkinkan gelagar jembatan bergerak secara
horizontal tanpa merusak pilar penyangga, sehingga mencegah terjadinya retak
lelah pada struktur utama.
- Rotasi Gelagar: Saat kendaraan berat melintas, gelagar
jembatan akan mengalami sedikit pelenturan atau rotasi. Elastomer berfungsi
seperti sendi yang fleksibel, menyerap rotasi tersebut sehingga beban tetap
terdistribusi merata ke bagian bawah jembatan (substruktur).
- Isolasi Seismik (Peredam Gempa): Pada wilayah rawan gempa,
elastomer bertindak sebagai isolator yang menyerap energi kinetik dari
guncangan tanah. Dengan sifat elastisnya, elastomer mengurangi transfer gaya
gempa dari pilar ke dek jembatan, sehingga meminimalisir risiko keruntuhan
total.
Keunggulan Penggunaan Elastomer Jembatan
Dibandingkan dengan sistem sendi mekanis baja tradisional,
elastomer menawarkan sejumlah keunggulan modern:
- Ketahanan Terhadap Korosi: Karena material utamanya adalah
karet (baik alam maupun sintetis seperti neoprene), elastomer tidak akan
berkarat. Hal ini sangat menguntungkan untuk jembatan di area pesisir atau
wilayah dengan kelembapan tinggi seperti Kalimantan.
- Pemeliharaan Minimal: Elastomer tidak memerlukan pelumasan
berkala seperti sendi baja. Selama tidak ada kerusakan fisik yang ekstrem,
komponen ini dapat berfungsi efektif selama puluhan tahun tanpa perawatan
intensif.
- Penyaluran Beban yang Merata: Karena sifat materialnya yang
dapat berubah bentuk sesuai tekanan, elastomer mampu meratakan distribusi beban
dari girder ke abutment, bahkan jika permukaan beton tidak rata sempurna.
- Ekonomis dan Mudah Dipasang: Proses instalasi elastomer jauh
lebih cepat dan sederhana dibandingkan perangkat mekanis yang kompleks. Dari
sisi biaya, elastomer menawarkan solusi yang jauh lebih terjangkau namun
memiliki efektivitas yang setara atau bahkan lebih baik dalam meredam getaran.
![]() |
| Elastomer Jembatan |
Material Pembuatan Elastomer Jembatan
Material penyusun Elastomer Jembatan merupakan perpaduan
antara elastisitas karet dan kekuatan struktural baja. Secara umum, terdapat
dua jenis material utama yang digunakan dalam pembuatannya:
1. Karet Alam (Natural Rubber) atau Karet Sintetis
(Neoprene)
Karet alam sering dipilih karena memiliki kemampuan isolasi
getaran yang sangat baik dan ketahanan lelah yang tinggi. Namun, di lingkungan
yang lebih ekstrem, karet sintetis seperti polychloroprene (Neoprene) lebih
unggul karena ketahanannya terhadap paparan minyak, bahan kimia, serta
degradasi akibat sinar ultraviolet (UV) dan ozon. Kedua jenis karet ini harus
diformulasi secara khusus agar memiliki tingkat kekerasan (durometer) yang
tepat untuk menahan beban jembatan.
2. Pelat Penguat Baja (Steel Reinforcement)
Untuk jembatan yang menahan beban sangat besar, karet saja
tidak cukup karena akan menggelembung ke samping. Oleh karena itu, digunakan
pelat baja karbon yang disisipkan secara berlapis-lapis di dalam karet (proses
laminasi). Pelat baja ini berfungsi meningkatkan kekakuan vertikal secara
drastis sehingga elastomer mampu menahan beban ribuan ton tanpa kehilangan
fleksibilitas horizontalnya.
3. Bahan Aditif
Selain komponen utama, ditambahkan pula bahan pengisi
seperti carbon black untuk meningkatkan kekuatan tarik, serta antioksidan untuk
mencegah karet menjadi getas akibat penuaan. Semua material ini disatukan
melalui proses vulkanisasi, di mana panas dan tekanan tinggi menciptakan ikatan
kimia permanen antara karet dan baja, menjadikannya satu kesatuan struktural
yang tangguh.
![]() |
| Elastomer Jembatan |
Aplikasi dan Perawatan Elastomer Jembatan
Elastomer Jembatan dipakai diproyek pembangunan Jembatan,
Jalan Tol ,dan Konstruksi lainnya. Dalam aplikasinya Karet tersebut diletakkan
di bagian bawah beton girder dan dipasang didudukan yang sudah dipersiapkan.
Karet ini sudah banyak digunakan diberbagai proyek pembangunan
infrastryktur jembatan di seluruh Indonesia.
Penerapan karet ini harus dilakukan dengan presisi
tinggi agar fungsinya sebagai sendi jembatan tetap optimal. Secara aplikasi,
elastomer dipasang di bawah setiap gelagar (girder) pada titik tumpuan pilar.
Permukaan beton tumpuan harus dipastikan rata sempurna (level); jika tidak,
beban tidak akan terdistribusi merata yang dapat menyebabkan karet robek di
satu sisi atau mengalami tekanan berlebih (over-compression).
Metode Perawatan Elastomer
Meskipun dikenal sebagai komponen yang minim perawatan (low
maintenance), Elastomer Jembatan tetap memerlukan inspeksi berkala untuk
memastikan integritas jembatan. Berikut adalah langkah-langkah perawatannya:
1. Inspeksi Visual Rutin
Petugas melakukan pengecekan setiap
6 hingga 12 bulan untuk mencari tanda-tanda kerusakan seperti:
- Retak-retak (Cracking): Apakah karet menunjukkan tanda getas
akibat cuaca atau paparan kimia?
- Penggelembungan (Bulging): Jika karet menggembung secara
tidak wajar, ini bisa menandakan adanya kegagalan lapisan baja di dalam atau
beban muatan yang melebihi kapasitas (ODOL).
Delaminasi: Terpisahnya ikatan antara lapisan karet dan
pelat baja.
2. Pembersihan Area Tumpuan
Salah satu musuh utama elastomer
adalah penumpukan debu, pasir, dan sampah di sekitar tumpuan. Material keras
ini dapat mengganjal pergerakan elastis karet dan menyebabkan abrasi.
Pembersihan area tumpuan dari sisa sedimen dan drainase yang lancar sangat
penting agar karet tidak terendam air dalam waktu lama.
3. Prosedur Penggantian (Jacking)
Jika elastomer ditemukan
rusak parah, dilakukan prosedur jacking. Struktur atas jembatan akan diangkat
perlahan beberapa milimeter menggunakan dongkrak hidrolik khusus untuk
mengeluarkan elastomer lama dan memasang yang baru. Proses ini biasanya
dilakukan tanpa harus membongkar dek jembatan secara keseluruhan.
Di wilayah seperti Kalimantan yang memiliki banyak jembatan
di atas sungai besar, perawatan rutin sangat krusial karena kelembapan tinggi
dan paparan air dapat mempercepat degradasi jika area tumpuan tidak dirawat.
Dengan perawatan yang tepat, elastomer berkualitas dapat bertahan antara 15
hingga 25 tahun sebelum memerlukan penggantian.
![]() |
| Elastomer Jembatan |
Spesifikasi Tekanis Pada Sistem Elastomer Jembatan
Spesifikasi Elastomer Jembatan diatur secara ketat untuk
memastikan keamanan struktur. Di Indonesia, acuan utama yang digunakan adalah
SNI 3967:2015 (Bantalan Elastomer Berlapis Baja untuk Perletakan Jembatan) atau
standar internasional seperti AASHTO M251.
Berikut adalah rincian spesifikasi teknis yang harus
dipenuhi:
1. Sifat Fisik Material Karet
Karet yang digunakan harus lulus serangkaian uji
laboratorium untuk memastikan ketahanan jangka panjang:
a. Kekerasan (Hardness): Biasanya berada pada rentang 50 ± 5
hingga 60 ± 5 Shore A. Ini adalah titik ideal antara fleksibilitas dan kekuatan
tekan.
b. Kuat Tarik (Tensile Strength): Minimal 15 MPa untuk karet
alam dan sekitar 15-18 MPa untuk neoprene.
c. Perpanjangan Putus (Elongation at Break): Minimal 400%,
menunjukkan kemampuan karet untuk meregang tanpa robek.
d. Compression Set: Maksimal 25% hingga 35% setelah ditekan
pada suhu tinggi, guna memastikan karet kembali ke bentuk semula.

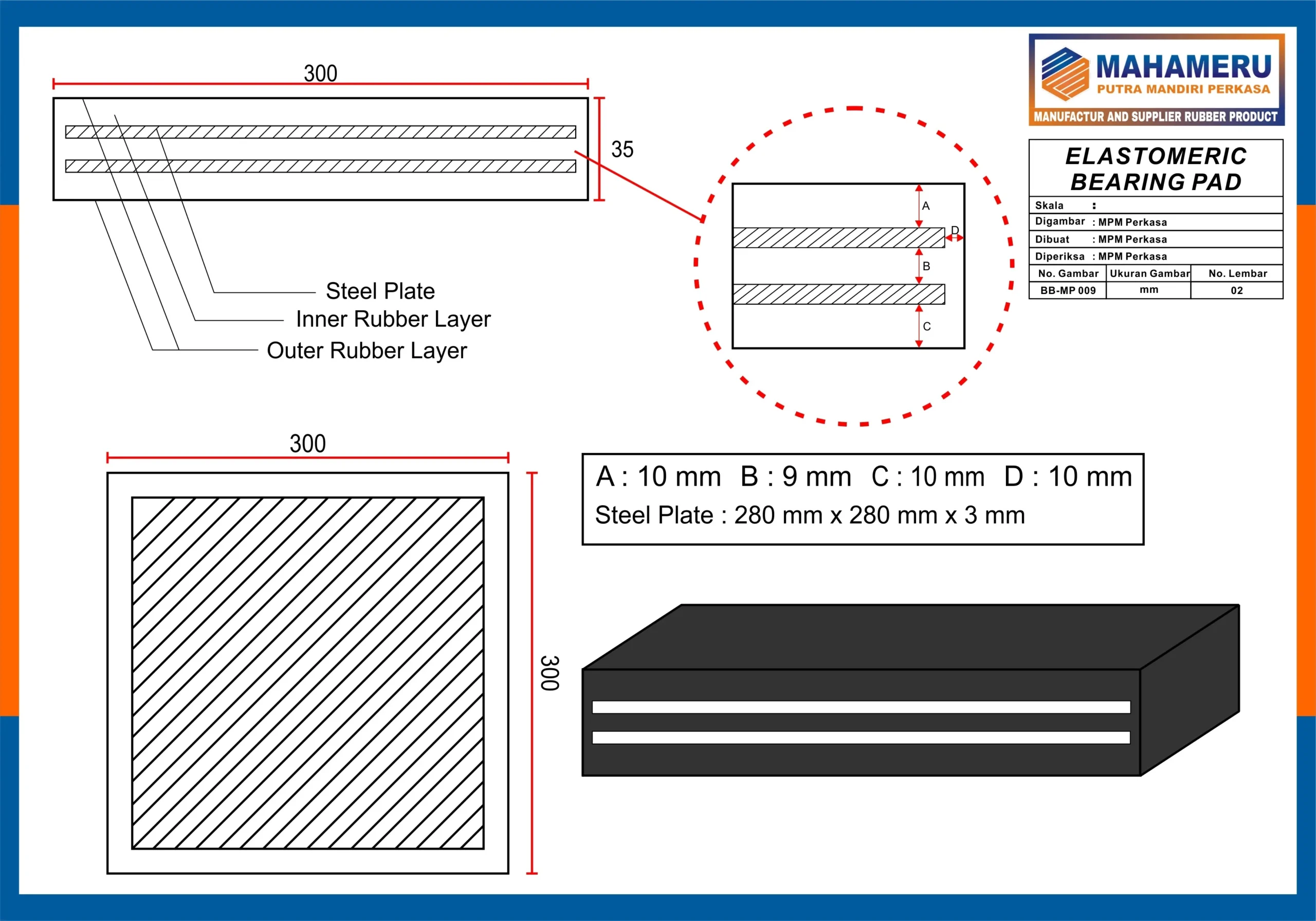

2. Spesifikasi Pelat Baja Penguat (Reinforcement)
Untuk tipe laminated (berlapis), pelat baja di dalamnya
harus memenuhi standar:
Material: Umumnya menggunakan baja karbon rendah setara ASTM
A36 atau A1011.
Ketebalan Pelat: Minimal 2 mm hingga 5 mm, tergantung pada
beban desain jembatan.
Perlindungan Karat: Pelat baja harus terbungkus seluruhnya
oleh karet (minimal selimut karet 3-5 mm) untuk mencegah korosi dari air dan
udara.
3. Ukuran Umum yang sering digunakan
Berikut ukuran umum Elastomer Jembatan yang sering digunakan:
- Elastomer Karet Jembatan/elastomeric bearingpad 400 X 350 X
40 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 400 X 250 X
50 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 400 X 350 X
39 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 300 X 300 X
80 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 350 x 300 x
36 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 350 X 300 X
100 mm
- Elastomer Karet Jembatan/elastomeric bearing pad 300 X 300 X
30 mm, dan lain sebagainya.
![]() |
| Spesifikasi Elastomer Jembatan |
FAQ umum Elastomer Jembatan
1. Apa itu Elastomer Jembatan?
Jawab: Elastomer Jembatan atau sering disebut bantalan karet
jembatan atau rubber bearing pad merupakan komponen struktural berupa bantalan
karet yang ditempatkan di antara struktur atas jembatan (gelagar/girder) dan
struktur bawah (pilar/abutment).
2. Apa fungsi utama Elastomer pada sebuah jembatan?
Jawab: Fungsinya adalah sebagai sendi penyambung yang
menyalurkan beban dari struktur atas ke pilar, sekaligus mengakomodasi
pergerakan akibat pemuaian suhu, beban kendaraan, dan getaran gempa.
3. Mengapa ada pelat baja di dalam Elastomer Jembatan?
Jawab: Pelat baja (laminasi) berfungsi untuk meningkatkan
kekuatan tekan vertikal. Tanpa pelat baja, karet akan menggembung ke samping
dan gagal menahan beban ribuan ton dari struktur jembatan.
4. Apa yang terjadi jika jembatan tidak menggunakan
Elastomer?
Jawab: Tanpa elastomer, pergeseran akibat pemuaian dan
getaran akan langsung menghantam pilar beton. Hal ini menyebabkan keretakan
struktural fatal, kerusakan pada pilar, dan dalam jangka panjang bisa
menyebabkan jembatan runtuh.
5. Bagaimana cara mengganti Elastomer pada jembatan yang
sudah jadi?
Jawab: Proses penggantian dilakukan dengan metode jacking,
yaitu mengangkat sedikit bagian gelagar jembatan menggunakan dongkrak hidrolik
agar elastomer lama bisa dikeluarkan dan diganti dengan yang baru.
6. Apa itu “hardiness” atau tingkat kekerasan pada
Elastomer?
Jawab: Tingkat kekerasan (diukur dalam Shore A) menentukan
seberapa kaku karet tersebut. Untuk jembatan, biasanya digunakan kekerasan 50
hingga 60 Shore A agar tetap fleksibel namun cukup kuat menahan beban.
Kesimpulan
Elastomer Jembatan merupakan komponen kritikal yang
membuktikan bahwa detail kecil sangat menentukan integritas struktur raksasa.
Sebagai “sendi” yang menghubungkan struktur atas dan bawah, elastomer
menjalankan tugas berat dalam mengakomodasi pergerakan termal, meredam getaran
dinamis kendaraan, hingga menjadi benteng pertahanan utama saat terjadi
guncangan gempa. Di wilayah dengan tantangan geografis seperti Kalimantan,
penggunaan elastomer berkualitas standar SNI dan berbahan Neoprene atau karet
alam pilihan menjadi kunci utama panjangnya usia pakai infrastruktur.
PRODUSEN ELASTOMER JEMBATAN BERKUALITAS DI KALIMANTAN
Memilih elastomer jembatan yang buruk bukan hanya risiko
teknis, tetapi juga ancaman bagi keselamatan publik dan anggaran pemeliharaan
yang membengkak di masa depan.
Mengapa Anda Harus Mempercayakan Kebutuhan Elastomer
Jembatan Kepada Mahameru Putra Mandiri Perkasa?
- Kualitas Teruji Standar SNI & Internasional: Setiap unit
elastomer telah melewati uji laboratorium yang ketat, mulai dari uji kuat
tarik, perpanjangan putus, hingga uji tekan dan geser untuk memastikan tidak
ada delaminasi.
- Material Premium Tanpa Kompromi: Kami menggunakan karet alam
pilihan dan Neoprene kualitas tinggi yang dikombinasikan dengan pelat baja
karbon anti-korosi. Produk kami dirancang untuk tahan terhadap cuaca ekstrem,
paparan UV, dan beban kendaraan berat (ODOL) dalam jangka waktu puluhan tahun.
- Presisi Manufaktur melalui Vulkanisasi Sempurna: Dengan
teknologi mesin terbaru, proses vulkanisasi kami menjamin penyatuan permanen
antara karet dan baja, memberikan fleksibilitas horizontal yang optimal tanpa
mengorbankan stabilitas vertikal.
- Konsultasi Teknis Gratis: Tim ahli kami siap membantu Anda
menghitung dan menentukan spesifikasi dimensi elastomer yang paling tepat
sesuai dengan gambar rencana proyek Anda. Kami memastikan produk yang Anda
terima presisi hingga milimeter terakhir.
Hubungi tim kami
sekarang juga melalui WhatsApp atau
email untuk mendapatkan penawaran harga kompetitif dan katalog produk terbaru.
Selain Elastomer Jembatan, MPM Perkasa juga menyediakan berbagai macam produk seperti: Expansion Joint Rubber, Asphaltic Joint Plug dan sebagainya
Hubungi kami sekarang untuk konsultasi gratis dan dapatkan penawaran terbaik untuk kebutuhan elastomer jembatan proyek Anda. Lindungi investasi Anda dan bangun infrastruktur yang aman dan berkesinasi bersama kami!
Email: mahameruputramandiri@gmail.com
No. Wa: 0822-4592-3265



.webp)
.webp)
.webp)
.webp)
