Elastomeric Bearing Pad Berkualitas di Lombok
Elastomeric Bearing Pad merupakan hal yang sangat penting
untuk menjamin keamanan pada struktur jembatan dan dapat melindungi jembatan
dari pemuaian yang disebabkan oleh perubahan temperatur, angin, kepadatan lalu
lintas dan faktor negatif lainnya. Salah satu kelebihan menggunakan komponen ini dapat meminimalisir kerusakan
yang ditimbulkan akibat gempa bumi, getaran seismik dan akustik yang lain
terhadap struktur jembatan.
Penggunaan Elastomer ini memerlukan biaya yang paling
sedikit dibandingkan jenis bahan bantalan jembatan lainnya. Pada karet bantalan
jembatan ini juga terbukti tidak terpengaruh oleh korosi yang menjamin tingkat
umur pada jembatan. Bantalan jembatan juga mampu menyeimbangkan beban statis
maupun dinamis berkat sifat karet yang mampu mengembang dan menyusut.
![]() |
| Elastomeric Bearing Pad Berkualitas | MPM Perkasa |
Pengertian Elastomeric Bearing Pad (EBP)
Elastomeric Bearing Pad adalah komponen struktural perantara
yang berfungsi sebagai antarmuka fleksibel antara superstructure (struktur
atas, seperti gelagar atau dek jembatan) dan substructure (struktur bawah,
seperti kepala pilar atau abutment). Elastomer biasanya terbuat dari elastomer
vulkanisir (karet alam atau neoprene sintetik) yang sangat elastis, dan dalam
bentuk yang paling umum—disebut laminated bearing pad—diperkuat dengan lembaran
baja tipis (steel laminate) yang terikat secara kimiawi selama proses
vulkanisasi.
Fungsi utama Elastomeric Bearing Pad adalah mentransmisikan
beban vertikal dari struktur atas ke bawah, sambil secara simultan
mengakomodasi tiga jenis pergerakan utama: pergerakan horizontal (translasi),
rotasi (sudut), dan deformasi geser. Kemampuan komponen ini untuk mengakomodasi
pergerakan ini secara pasif dan tanpa gesekan adalah alasan fundamental mengapa
ia menjadi pilihan dominan dalam konstruksi jembatan modern.
![]() |
| Spesifikasi Elastomeric Bearing Pad |
Spesifikasi Umum Elastomeric Bearing Pad (EBP)
Spesifikasi Umum Elastomeric Bearing Pad dapat dikategorikan
menjadi spesifikasi material, spesifikasi desain, dan spesifikasi pengujian.
1. Spesifikasi Material (Elastomer)
Material elastomer yang digunakan biasanya adalah Karet Alam
(NR) atau Polychloroprene (Neoprene/CR), dipilih berdasarkan kondisi lingkungan
(misalnya, Neoprene lebih unggul dalam ketahanan ozon dan minyak, sementara
Karet Alam lebih fleksibel pada suhu rendah).
Kualitas material didefinisikan oleh beberapa parameter,
termasuk Kekerasan Shore A yang umumnya berkisar antara 55 hingga 65,
menunjukkan tingkat kekakuan material. Selain itu, material harus memiliki
Kekuatan Tarik minimum sekitar 15.5 MPa dan Perpanjangan Putus minimum 350%
untuk menjamin elastisitas dan ketahanan pecah.
Compression Set (deformasi permanen setelah pembebanan)
harus dijaga serendah mungkin, biasanya di bawah 35%. Kualitas krusial lainnya
adalah Modulus Geser (G) yang harus rendah (sekitar 0.6 hingga 1.5 MPa) untuk
memungkinkan deformasi geser lateral yang optimal.
2. Spesifikasi Desain dan Geometri

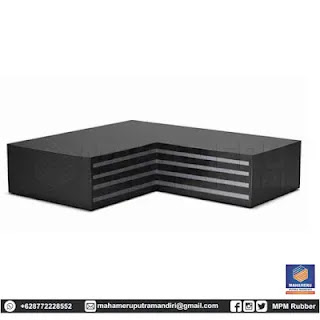

Desain Elastomer didominasi oleh perkuatan internal berupa
Steel Laminate (lapisan baja) yang berfungsi meningkatkan kekakuan vertikal.
Ketebalan lapisan baja ini umumnya sekitar 2 mm hingga 3 mm, diikat kuat dengan
lapisan elastomer individual yang memiliki ketebalan bervariasi antara 6 mm
hingga 16 mm. Ketebalan total karet ditentukan berdasarkan kebutuhan
Perpindahan Geser Maksimum (ΔL) yang harus diakomodasi jembatan, dengan batasan
regangan geser maksimum tidak boleh melebihi 50% hingga 70% dari total
ketebalan karet.
Kapasitas Elastomer ditentukan oleh Rasio Bentuk (S) yang
dihitung untuk membatasi tegangan tekan vertikal maksimum pada batas aman,
umumnya di bawah 10 hingga 15 MPa, sekaligus mengontrol bulging lateral
elastomer. Selain itu, seluruh permukaan baja harus dilindungi oleh Lapisan
Penutup Karet dengan tebal minimum sekitar 3 mm untuk mencegah korosi.
3. Spesifikasi Kualitas dan Pabrikasi
Proses manufaktur wajib menjamin kualitas Perekatan
(Bonding) yang superior antara karet dan baja, di mana kegagalan harus terjadi
pada karetnya (failure in rubber), bukan pada ikatan. Produk akhir harus
memenuhi Toleransi Dimensi yang ketat, biasanya dalam milimeter. Sebelum

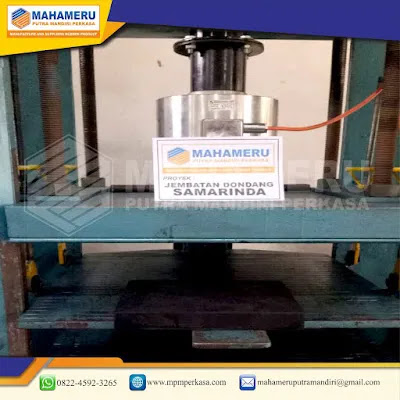

digunakan, komponen ini wajib melalui Pengujian Mutu yang meliputi pengujian
sifat mekanik material serta pengujian beban penuh untuk memverifikasi
kapasitas dukung vertikal dan modulus geser aktual sesuai dengan desain yang
disyaratkan.
![]() |
| Elastomeric Bearing Pad Berkualitas | MPM Perkasa |
FAQ Umum tentang Elastomeric Bearing Pad
1. Apa itu Elastomeric Bearing Pad (EBP)?
EBP adalah bantalan struktural fleksibel, biasanya terbuat
dari karet (Neoprene atau Karet Alam) yang diperkuat dengan lapisan baja
internal (steel laminate).
2. Mengapa Elastomeric Bearing Pad memiliki lapisan baja di
dalamnya?
Lapisan baja (steel laminate) tidak berfungsi untuk menahan
pergerakan lateral, tetapi justru untuk meningkatkan kekakuan vertikal dan
kapasitas dukung beban. Baja ini bertindak sebagai pengekang, mencegah karet
memuai berlebihan (bulging) saat dimampatkan oleh beban vertikal, sehingga EBP
dapat menahan beban yang sangat besar tanpa mengalami deformasi vertikal yang
signifikan.
3. Material mana yang lebih baik, Karet Alam atau Neoprene?
Tidak ada yang mutlak lebih baik; pemilihannya bergantung
pada lokasi proyek:
Neoprene (Polychloroprene): Lebih disukai di lingkungan yang
memiliki paparan ozon, minyak, atau bahan kimia tinggi karena ketahanannya yang
unggul terhadap degradasi lingkungan.
Karet Alam (NR): Lebih disukai di wilayah dengan suhu sangat
rendah karena ia mempertahankan fleksibilitas dan Modulus Geser yang rendah
lebih baik daripada Neoprene.
4. Apa peran Elastomeric Bearing Pad dalam struktur tahan
gempa?
EBP yang dimodifikasi, seperti High Damping Rubber Bearing
(HDRB), digunakan dalam teknik isolasi dasar (base isolation). HDRB secara
aktif meredam dan mendisipasi energi gempa saat terjadi pergerakan lateral,
sehingga mengurangi gaya inersia yang ditransfer ke pilar dan meningkatkan
ketahanan seismik seluruh struktur jembatan.
![]() |
| Elastomeric Bearing Pad Berkualitas | MPM Perkasa |
Kesimpulan Peran Vital Elastomeric Bearing Pad
Elastomeric Bearing Pad (EBP) merupakan komponen struktural
esensial yang berfungsi sebagai antarmuka pasif dan fleksibel antara
superstructure (gelagar jembatan) dan substructure (pilar atau abutment). Inti
dari Elastomer adalah kombinasi cerdas antara sifat elastis karet vulkanisir
(seperti Neoprene atau Karet Alam) dan perkuatan internal berupa steel laminate
(lapisan baja tipis).
Secara fungsional, komponen ini memiliki misi ganda yang
krusial: pertama, ia harus mentransfer beban vertikal yang masif dari lalu
lintas dan berat sendiri jembatan ke pilar. Lapisan baja internal berperan
vital di sini, meningkatkan kekakuan vertikal elastomer dengan menahan pemuaian
lateral elastomer (sesuai prinsip Rasio Bentuk), sehingga memaksimalkan daya
dukung dan meminimalkan deformasi vertikal.
Kedua, Elastomer secara simultan harus mengakomodasi
pergerakan horizontal dan rotasi yang tak terhindarkan. Pergerakan ini, yang
timbul dari ekspansi/kontraksi termal atau defleksi gelagar, diserap melalui
deformasi geser elastomer, yang diatur oleh Modulus Geser yang rendah.
PENYEDIA MATERIAL ELASTOMERIC BEARING PAD BERKUALITAS DI LOMBOK
Jangan biarkan proyek infrastruktur vital Anda terancam oleh
solusi bantalan jembatan yang rentan korosi dan memerlukan perawatan intensif.
Elastomeric Bearing Pad (EBP) adalah revolusi desain yang menjamin durabilitas
struktural dan efisiensi biaya jangka panjang.
Selain Elastomer Jembatan, MPM Perkasa juga menyediakan berbagai macam produk seperti: Expansion Joint Rubber, Asphaltic Joint Plug dan sebagainya
Hubungi kami sekarang untuk konsultasi gratis dan dapatkan penawaran terbaik untuk kebutuhan elastomer jembatan proyek Anda. Lindungi investasi Anda dan bangun infrastruktur yang aman dan berkesinasi bersama kami!
